螺纹塑件的脱出可分为强制脱螺纹、活动螺纹型芯或螺纹型环以及旋转脱模三大类。
4.5.1 强制脱螺纹
(1)利用塑件的弹性脱螺纹 对于聚乙烯、聚丙烯等具有韧性的塑料，可以采用推件板从型芯上强制脱出。如图4-88所示。
(2)利用弹性螺纹型芯脱螺纹 图4-89所示螺纹型芯由硅橡胶制成，开模时由于弹簧5的作用，芯杆6先由硅橡胶螺纹型芯中退出，此时硅橡胶螺纹型芯内缩，再由推杆1将塑件强迫脱出。

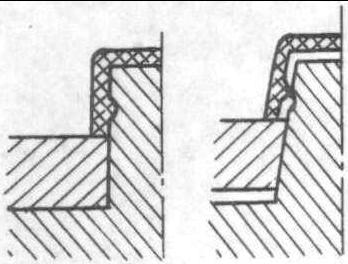

图4-88 利用塑件的弹性强制脱螺纹
图4-89 硅橡胶螺纹型芯
1—推杆 2—塑件 3—型腔
4—硅橡胶 5—弹簧 6—芯杆
4.5.2 活动螺纹型芯或型环形式
将螺纹型芯或型环与塑件一起脱模，在机床外与塑件分离，如图4-90所示 ...... （共2591字） [阅读本文]>>
