当塑件上具有与开模方向非一致的孔或侧壁有凹凸形状时，必须首先将成型这部分的型芯或型腔脱离塑件，才能将整个塑件从模具中脱出。通常将这种型芯或型腔称为侧型芯或侧型腔，并加工成可动形式。开模时推动侧型芯或侧型腔外移脱离塑件，合模时推动侧型芯或侧型腔复位的机构称为侧向分型与抽芯机构。这类模具脱出塑件的运动有两种情况： 第一种是开模时首先完成侧向分型与抽芯，然后推出塑件;第二种是侧向抽芯与分型与塑件的推出同步。
4.6.1 斜导柱分型抽芯机构

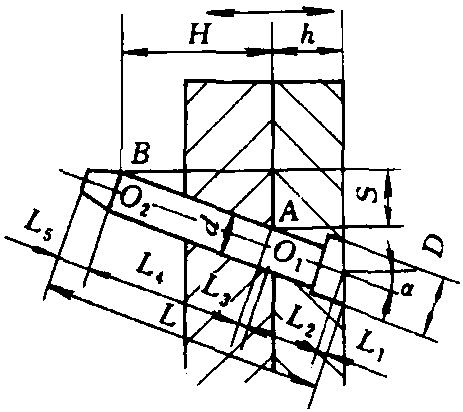

4.6.1.1 斜导柱长度和最小开模行程计算
斜导柱的长度由抽拔距、斜导柱的直径及其倾斜角的大小确定。
抽芯方向与开模方向 ...... （共8071字） [阅读本文]>>
