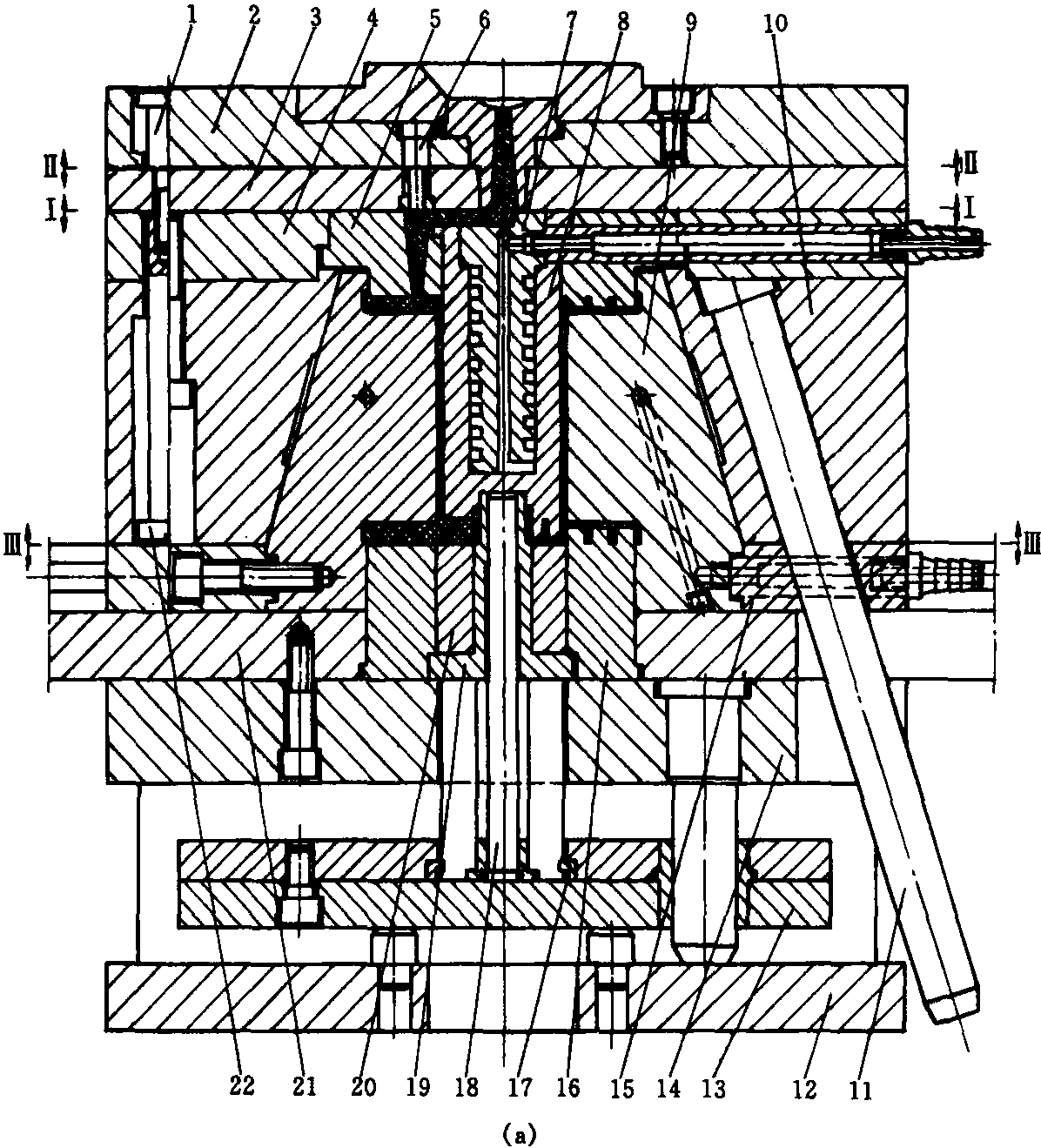

该模具主要特点是：用锥形模套对滑块锁紧，牢固可靠，并使动、定模板之间具有较高的同轴度;连接杆15与滑块9用螺钉连接，加工简便;利用制品的加强筋允许有较大的脱模斜度，而采用推管顶出，简化了结构;冷却系统布局较适宜，加之可以自动脱浇口，因而可以实现全自动连续生产。此外，还巧妙地利用内部空间设置了一根复位杆，解决了外部不便设置复位杆的矛盾。此模具为典型的高滑块注塑模具。
开模时，由于成型时的胀型力使滑块9与模套10之间具有较大的摩擦力，因此Ⅰ-Ⅰ面首先分型，点浇口被拉料杆6带出定模镶块5。当拉杆22对模套10限位后，模具沿Ⅱ-Ⅱ面分型，托板3托住浇道凝料使其 ...... （共593字） [阅读本文]>>
