制品为塑料三通接头。该模具采用滚轮式滑板抽芯机构。模具结构紧凑，抽芯稳定可靠，选取大抽拔角度，能满足较长的抽拔距离，滚动轴承18与滑板导滑槽相配，摩擦阻力小。
开模时，弹簧9使模具首先沿Ⅰ-Ⅰ分型面分型，脱出主流道凝料，随后由定距拉杆10及垫圈11定距限位，模具沿Ⅱ-Ⅱ分型面分型。此时，三对滚动轴承18沿三对滑板3、20的导滑槽滚动，分别通过轴19带动侧型芯5、7、17完成抽芯。推杆15将制品顶出。合模时，为避免推杆15与侧型芯发生干扰，采用了弹簧13顶出机构先复位，见图5-12。

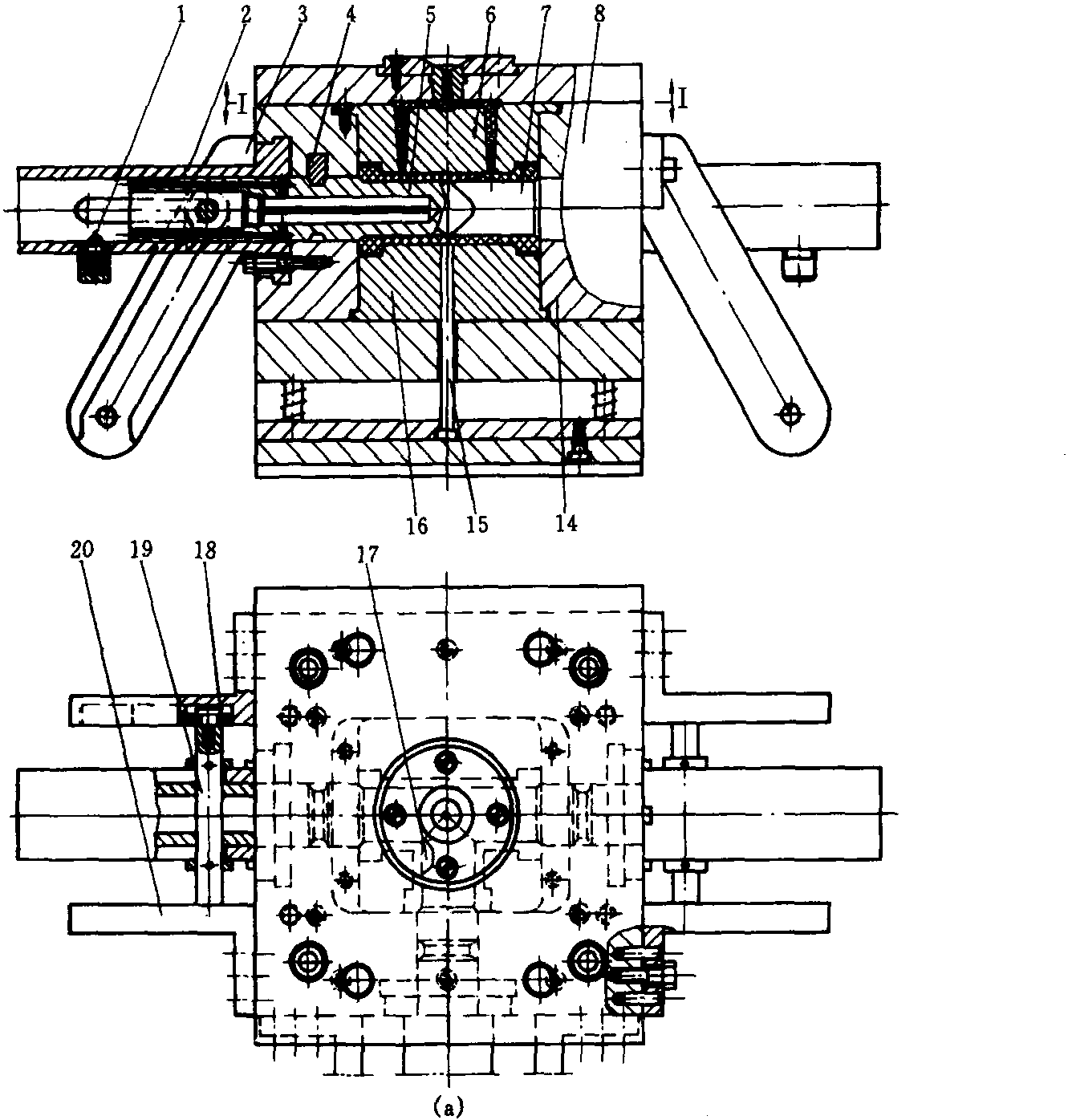

图5-12 (a) 塑料三通接头注塑模具主视图及俯视图
图5-12 (b) 塑料三通接头注塑模具侧视图及塑件图
