该模具的特点是，制品的螺纹由一对滑块6成型，由弯销7进行脱螺纹，模具结构较为紧凑;定模座板13的锥面既使滑块6得到强有力的锁紧，又可使动、定模自动定准中心，使制品获得均匀的壁厚; 制品的内外表面均有螺旋式水路进行冷却，具有较好冷却效果;制品由推块14顶出，制品与推块接触面较大且受力均匀。连接杆10及衬套11均为淬硬件。此模具适合于大批量生产。此模具为典型的成型外螺纹的注塑模具。
开模时，在弯销7的作用下使滑块6向两侧分型，同时塑件被带到动模。顶出时，注射机的顶针顶动连接杆10带动推块14将塑件从型芯8上顶出，见图5-13。

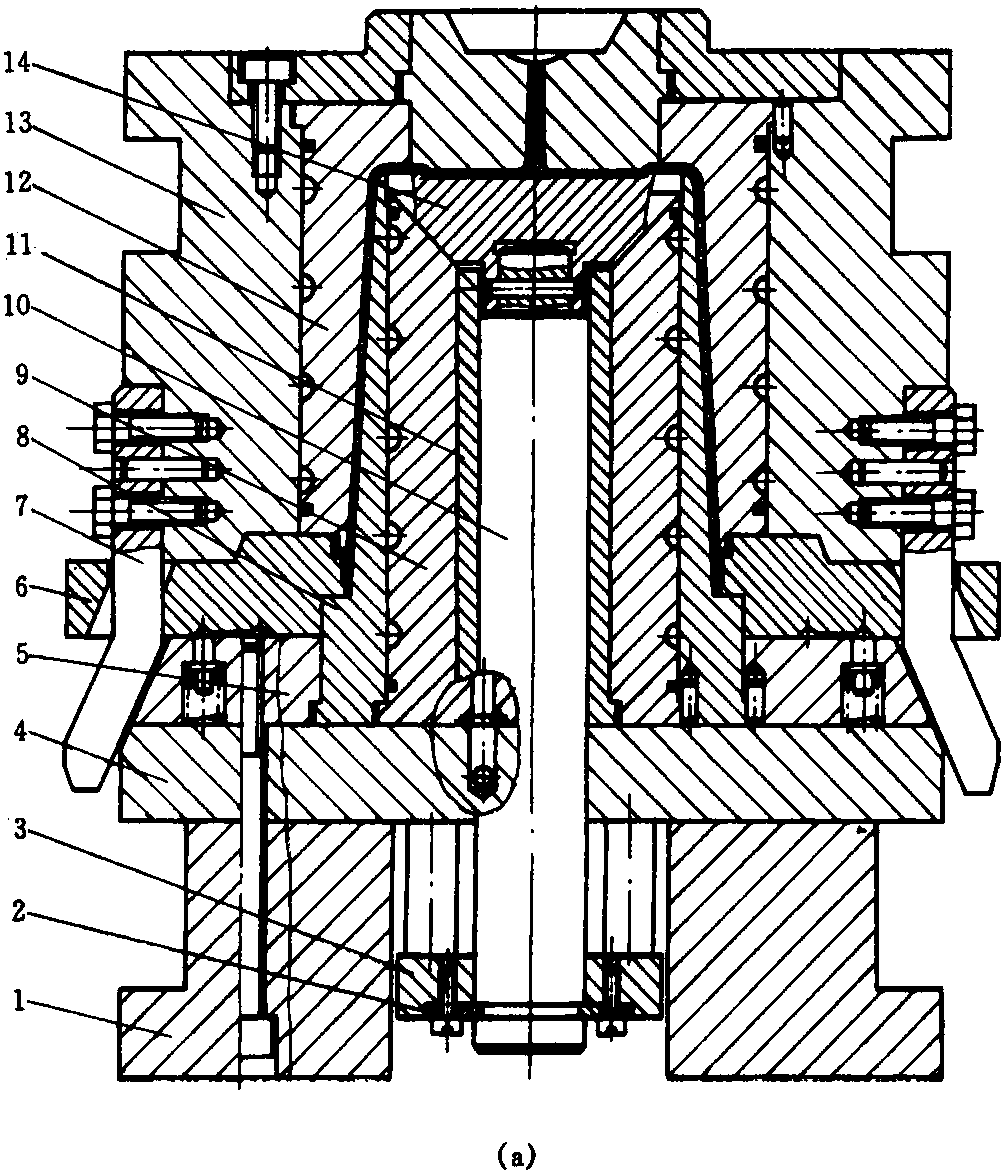

图5-13 (a) 塑料圆盒注塑模具主视图
图5-13 (b) 塑 ...... （共430字） [阅读本文]>>
