如地基承载力较高，可用公路钢桥桁架拼成桁架支墩(图4-5)。
一、方柱式桥墩(脚)

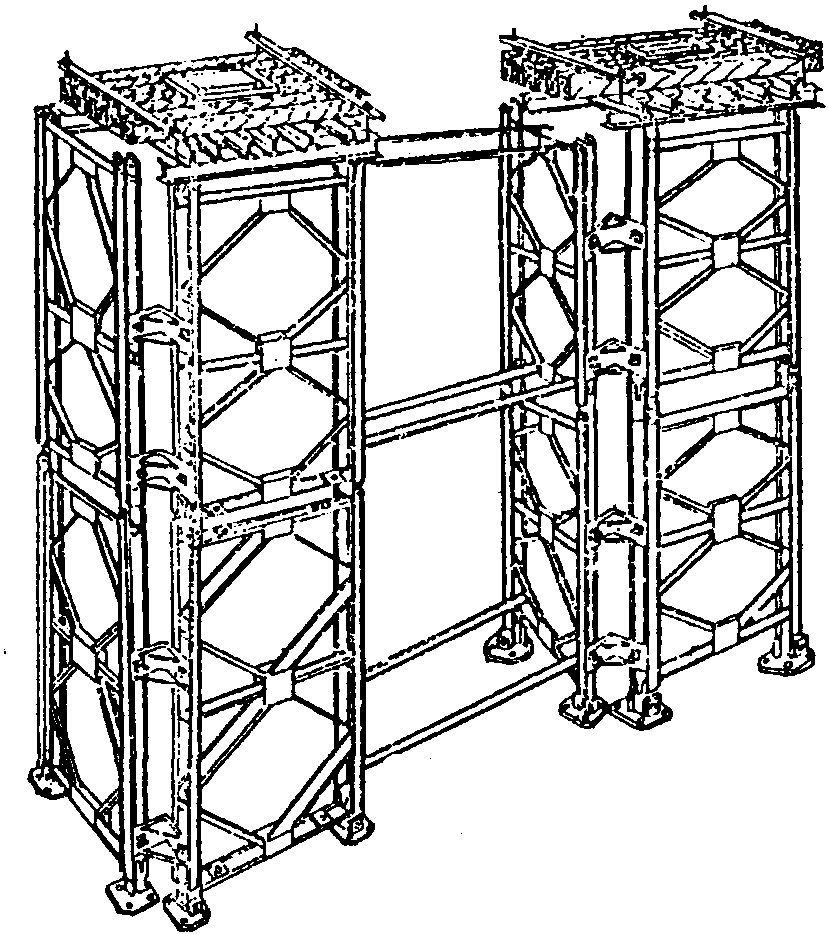

方柱式桥脚是用角撑将直立的4片桁架连接成边长为1.9m的方柱。两方柱用系材相连。每一方柱有8个础板，每个础板与直立桁架公头用桁架销子相连。桥脚的顶部用一特制的下楠梁作为桥脚冠材，下顶梁上铺设6根顶梁，在上顶梁上直接铺设木格床，构成一个1.9m×1.9m的平台供设置中间支座使用。
方柱式桥脚，稳定性好，拼装方便，每一方柱的承载力可达1000～1500kN。若不计稳定折减，只要地基强度许可，桥脚高度可达20～30m。
拼装方柱式桥脚，除使用原钢桥桁架外，还需附加以下几种构件。
1.角撑(图4-6)
角撑是用来联系四片 ...... （共3115字） [阅读本文]>>
