1.燃油箱 燃油箱用来储存燃油，一般可容纳拖拉机满负荷连续工作10小时的燃油。燃油箱如图1-51所示，采用薄钢板压制而成，其内表面经过镀锡或锌处理。在油箱上部有加油口和油箱盖，加油口内装有滤网，油箱盖上有通气孔，防止工作中由于油面下降而使油箱内压力降低，引起供油不畅。油箱侧面有中空的透明塑料管，可观察油面高度。油箱底部有油箱开关和放油螺塞，有的柴油机油箱底部还装有柴油粗滤器。

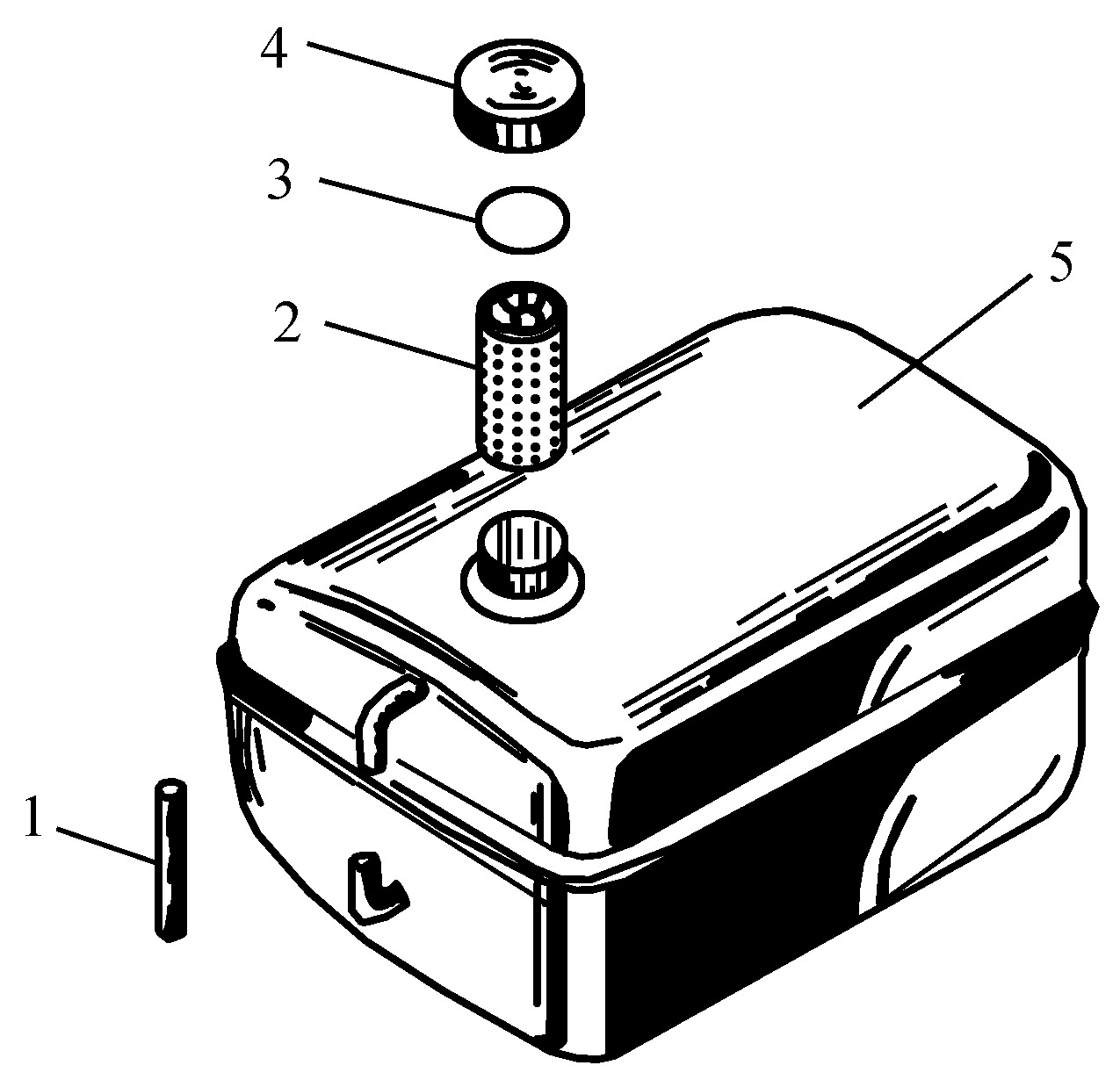

图1-51 燃油箱
1.示量管 2.加油口滤网 3.垫片
4.油箱盖 5.油箱
2.柴油滤清器 柴油滤清器的功用是滤去柴油中的杂质，减少精密零件如喷油泵、喷油器的磨损，延长柴油机的工作寿命。S195 ...... （共492字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
