1.3.2 扩口

分类：高级冲压、锻压模具工1135字

扩口又称扩径，它是将管坯或平板坯料冲压成的空心件的口部直径扩大的一种成形工艺。扩口加工可制出管端为锥形、筒形或其他形状的零件。管材扩口在管件连接中得到了广泛应用，生产中常见的管端扩口形状如图1.3-3所示。

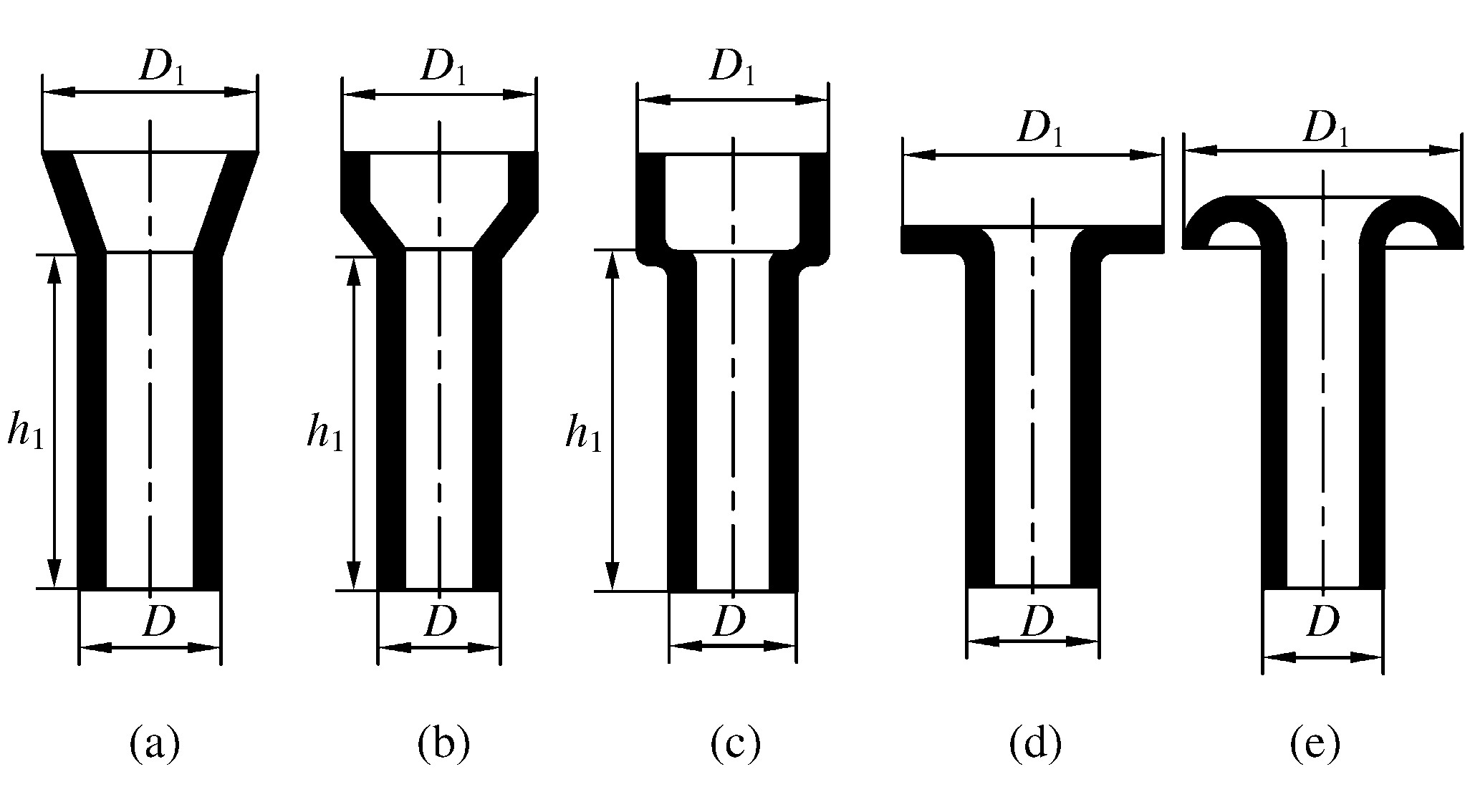

图1.3-3　管端扩口形状

1. 扩口变形的特点与变形程度

扩口变形主要是毛坯受切向拉应力使直径变大，轴向压应力使厚度和高度减少。扩口变形程度是以扩口部分最大的切向变形来衡量的，具体表示方法如下：

(1) 扩口率ε

ε=×100%

(1-29)

式中　D——扩口前管坯外径;

　D1——扩口后外缘外径。

(2) 扩口系数K

K=

(1-30)

式中符号同(1-29)式。

扩口系数与扩口率的关系为

K=ε+1

(1-31)

由该式易见，扩口 ......     （共1135字）    [阅读本文]>>
