【工作任务】
制订如图3-27所示零件的加工工艺方案，应用G74、G75指令编写内、外槽及端面槽的程序并加工，毛坯选用φ42mm×45mm的钢料。
技术要求：
1.去除毛刺
2.调质硬度为225～250HBW
3.一般公差尺寸按GB/T 1804-m加工

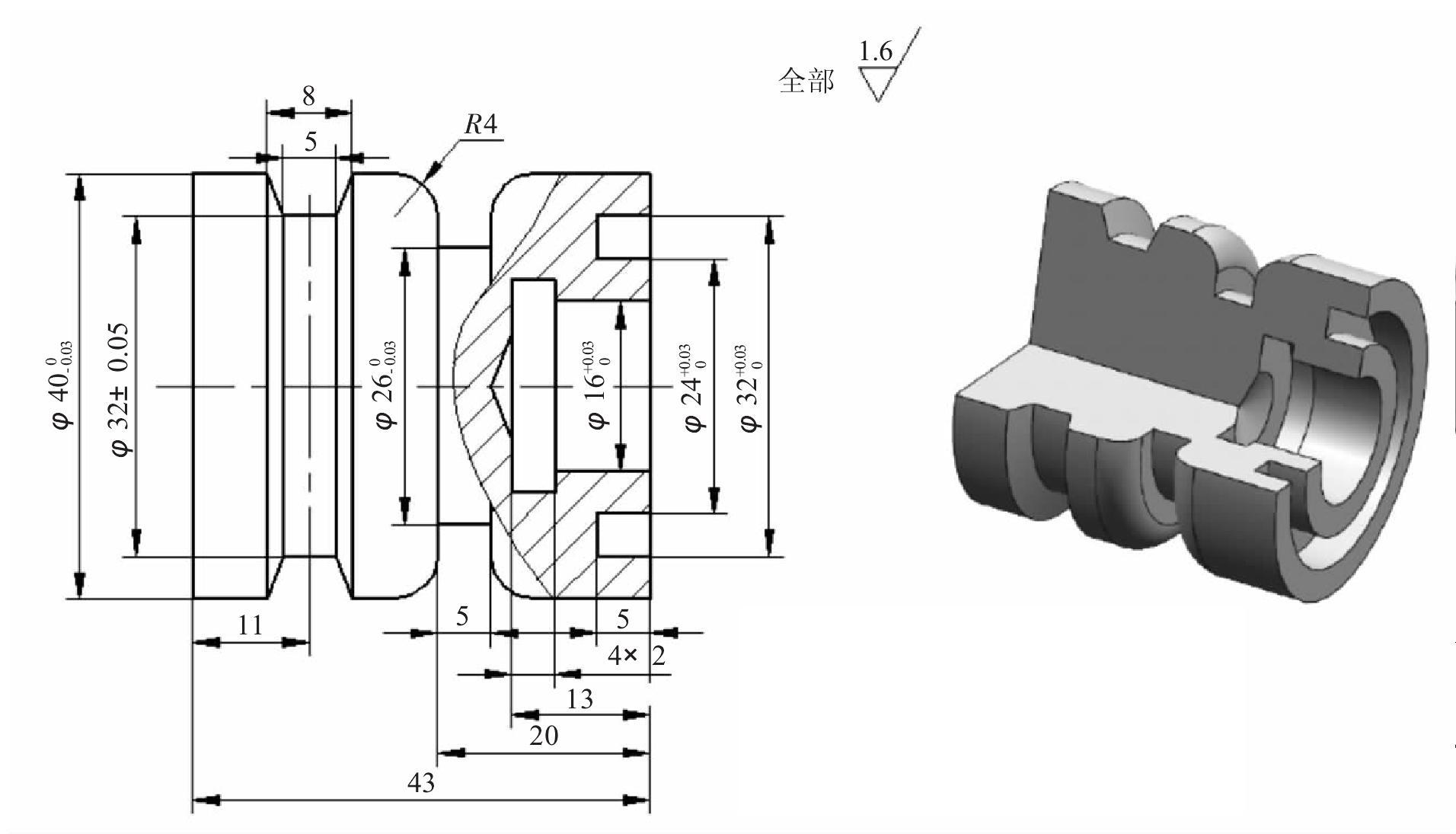

图3-27 梯形槽轴
【相关理论】
一、端面切槽循环（G74）
1.指令格式
e：退刀量，其值为模态值；
X（U）___Z（W）___：切槽终点处坐标。
Δi：刀具完成一次轴向切削后，在X方向的偏移量，该值用不带符号的半径量表示；
Δk：Z方向的每次切深量，用不带符号的值表示；
Δd：刀具在切削底部的Z向退刀量，无要求时可省略；
F：径向切削时的进给速度。
例G74 R0.5；
G74 U6.0 W5.0 P1500 Q2000 F0.1；
2.指令的运动轨迹 ...... （共4502字） [阅读本文]>>
