.jpg)
在低压气氛中及辉光放电条件下进行的化学热处理，已由最早出现并得到普遍应用的离子渗氮工艺向更宽广的领域扩展，离子渗碳和碳氮共渗工艺现在已经应用于生产上并已有商品炉供应。实践证明，这些工艺具有常规方法(包括真空渗碳)难以达到的质量效果，而且处理时间短，消耗能源少，污染程度低。
1.真空离子渗碳的特点
(1)表面状态好，渗层质量高。

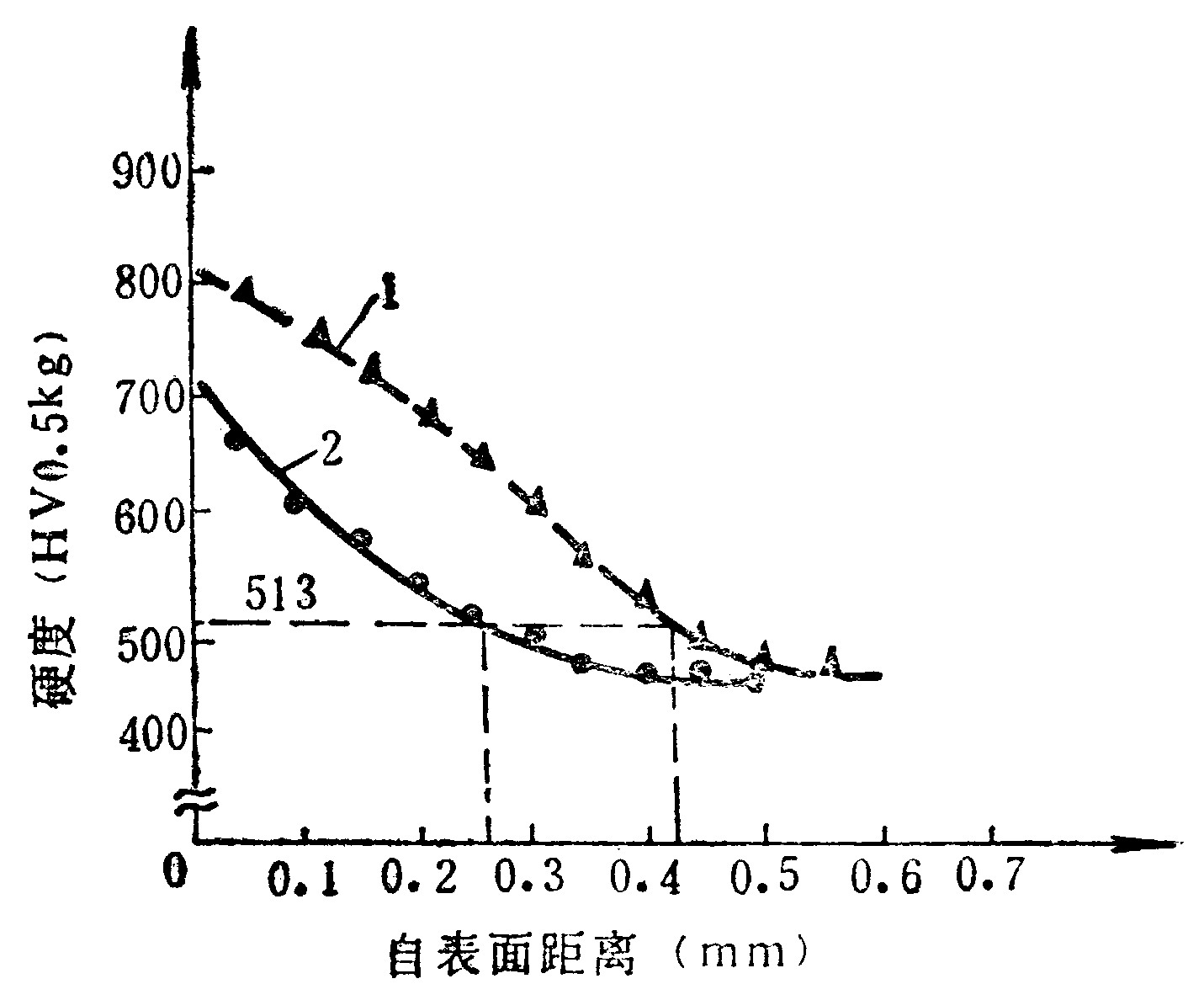

图3-41 20MnCr5钢经离子渗碳及真空渗碳后的渗层硬度分布
850℃，甲烷中离子渗碳：30min渗入，90min扩散
1.10mbar离子渗碳 2.200mbar真空渗碳
与其他真空热处理一样，离子渗碳零件表面不氧化，也不附着炭黑，可以有效地防止生成内氧化、黑色组织等缺陷 ...... （共4615字） [阅读本文]>>
真空热处理金属在真空(比一个大气压低得多的压力)条件下的固态相变(也包括其他非相变的组织状态变化)现象和理论是真空热处理原理的核心，是制订真空热处理工艺规范、操作方法以及选择设备的重要依据。目前，热处理工艺主要是
.jpg)
真空热处理一般的金属材料在空气炉中加热，由于空气中存在氧气、水蒸气、二氧化碳等氧化性气体，这些气体与金属发生氧化作用，其反应式如下：2M+O2→2MOM+H2O⇆MO+H2M+CO2⇆
.jpg)
真空热处理真空净化作用指的是，当金属表面带有氧化膜、轻微的锈蚀、氮化物、氢化物等，在真空中加热时，这些化合物即被还原、分解或挥发而消失，从而使金属获得光洁的表面。新鲜的金属表面一旦与空气接触，即要生成一层氧化膜或
真空热处理真空中加热金属时，在低温下，炉内的水分和空气中的氮、氧以及一氧化碳，尤其是在工件上涂覆的油脂和其他杂质等会蒸发逸散。当温度上升到800℃以上时，从工件的表面会放出氢和氮及氧化物的分解气体，完成脱气的作用
真空热处理在真空气氛中加热具有别的介质(大气、可控气氛、盐浴)加热不具备的特点。因为，一般加热实际上不能够在广泛温度范围和普遍条件下都完全保持金属炽热表面与气氛碳势严格平衡和不起任何化学反应，氧化、脱碳、增碳等现
上一篇
