.jpg)

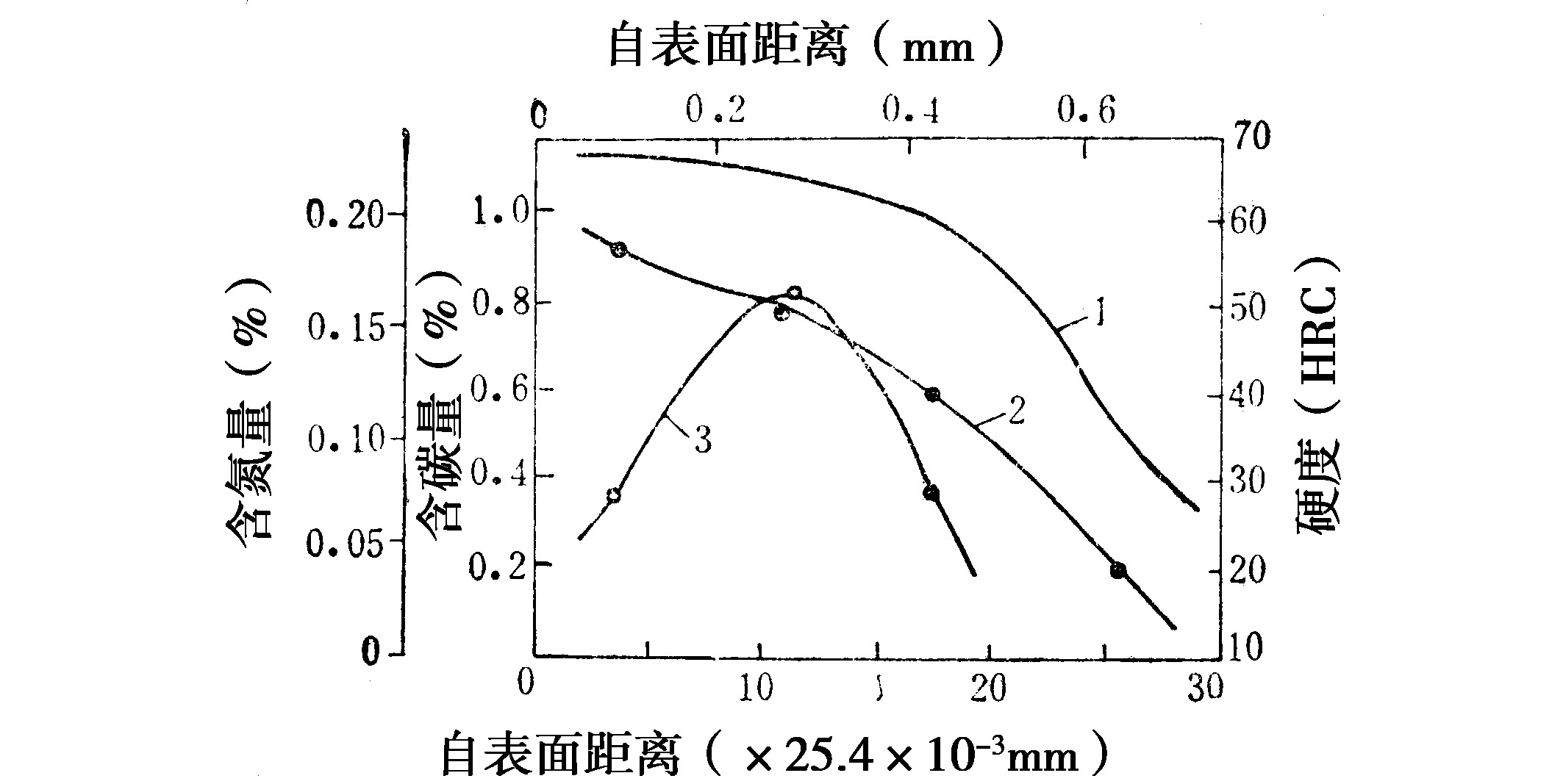

向真空炉内通入氨(氨通路中不得有铜构件)和丙烷的混合气体，其压力在13300～33250Pa时即可实现碳氮共渗。同真空渗碳一样，它比常规工艺的渗速快，渗层质量好。
使用甲烷作渗碳剂时，其与氨的比例可相等。使用丙烷时，其比例可为25%～50%。共渗温度可在780～1040℃范围内选择。在一般情况下，共渗温度不要超过950℃。有时为了减小工件畸变和渗后可以直接进行淬火，可以在860℃，乃至820～780℃操作。这是由于在高温下，气氛中的氨将过分分解，在未与工件表面接触之前便已结合成分子氮和氢，从而降低了活性氮原子的浓度。另外，在温度升高时，氮在奥氏体中的溶解度和钢对氮的吸收率都将下降 ...... （共1049字） [阅读本文]>>
真空热处理金属在真空(比一个大气压低得多的压力)条件下的固态相变(也包括其他非相变的组织状态变化)现象和理论是真空热处理原理的核心，是制订真空热处理工艺规范、操作方法以及选择设备的重要依据。目前，热处理工艺主要是
.jpg)
真空热处理一般的金属材料在空气炉中加热，由于空气中存在氧气、水蒸气、二氧化碳等氧化性气体，这些气体与金属发生氧化作用，其反应式如下：2M+O2→2MOM+H2O⇆MO+H2M+CO2⇆
.jpg)
真空热处理真空净化作用指的是，当金属表面带有氧化膜、轻微的锈蚀、氮化物、氢化物等，在真空中加热时，这些化合物即被还原、分解或挥发而消失，从而使金属获得光洁的表面。新鲜的金属表面一旦与空气接触，即要生成一层氧化膜或
真空热处理真空中加热金属时，在低温下，炉内的水分和空气中的氮、氧以及一氧化碳，尤其是在工件上涂覆的油脂和其他杂质等会蒸发逸散。当温度上升到800℃以上时，从工件的表面会放出氢和氮及氧化物的分解气体，完成脱气的作用
真空热处理在真空气氛中加热具有别的介质(大气、可控气氛、盐浴)加热不具备的特点。因为，一般加热实际上不能够在广泛温度范围和普遍条件下都完全保持金属炽热表面与气氛碳势严格平衡和不起任何化学反应，氧化、脱碳、增碳等现
上一篇
