1. 氯化镁 (MgCl2) 水溶液的物理化学特性

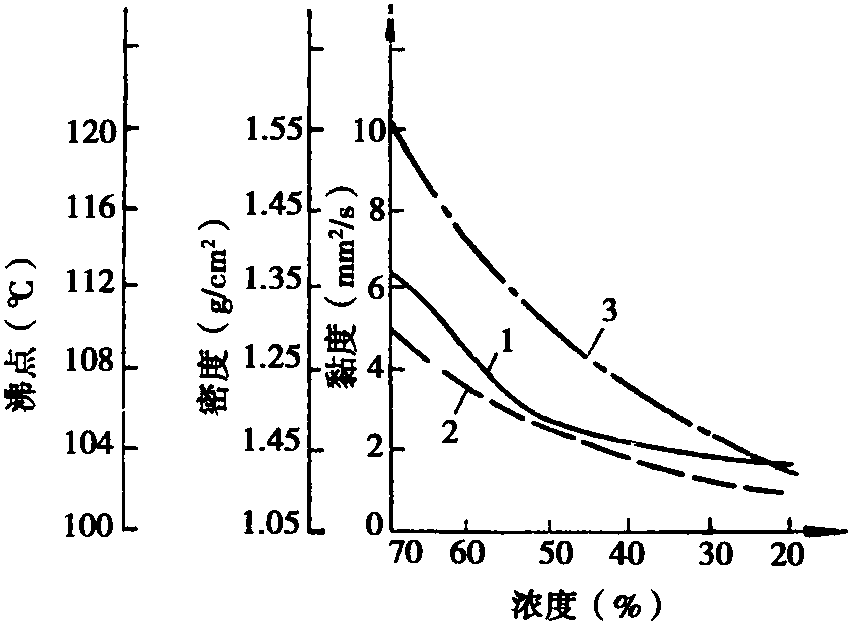

图2-30 不同浓度氯化镁水溶液的沸点、黏度及密度
1. 黏度 2. 密度 3. 沸点
氯化镁水溶液的黏度、密度、沸点与浓度的关系见图2-30。
2. 氯化镁水溶液的冷却特性
不同浓度的氯化镁水溶液的冷却速度曲线见图2-31。从图可以看出，30%MgCl2水溶液最大冷速约为1600℃/s，对应的温度550℃左右，特性温度 约 为 750℃，300℃以下的低温区冷速较慢。这是由于氯化镁可降低蒸汽膜的稳定性，促使蒸汽膜早期破裂，提高了特性温度，增大了600～700℃高温区的冷却速度，而在300℃以下的低温区，由于黏度的增加，致使冷却速度明显下降。
40Cr钢、T8钢在氯化镁水溶液与油、盐水中淬火 ...... （共651字） [阅读本文]>>
淬火冷却技术及淬火介质淬火硬度不足、畸变及开裂是常见的弊病，至今人们也未找到理想的淬火介质。从冷却特性角度讲，希望淬火介质在冷却初期，冷却速度慢一些，避免处于奥化体和过冷奥氏体状态的工件因冷却速度快，收缩急剧而发生弯曲畸变;
淬火冷却技术及淬火介质工件在有物态变化的淬火介质中的冷却过程，一般可分为三个阶段，如图2-3所示。(a)冷却过程曲线(b)冷却速度曲线图2-3冷却过程三阶段示意图(1)蒸汽膜(膜沸腾)冷却阶段(AB段)。赤热工件浸入介质的瞬
淬火冷却技术及淬火介质淬火介质的冷却能力指介质从淬火工件表面吸取热量的能力。淬火介质冷却能力的强弱，主要决定于介质的组成及其物理化学性能。1.介质的物理化学性能对其冷却能力的影响(1)比热。介质的比热越大，冷却能力越强。(2
淬火冷却技术及淬火介质JB/T7951—1999《淬火介质冷却性能试验方法》，既适用于油基淬火介质，也适用于水基淬火介质，但此标准已被TB/T7951—2004所取代，下面介绍ISO9950：1995《测定工业淬火油冷却性能
淬火冷却技术及淬火介质1.300℃冷却速度评价法水溶性淬火介质的第一指标，就是在保持或基本保持高温阶段冷却速度快的同时，降低在低温阶段的冷却速度。低温阶段最有代表性的温度在300℃附近。把钢件冷却到300℃附近时获得的冷却速
上一篇
