硅酸钠以水稀释，添加一定量的氢氧化钠或氢氧化钾及氯化钠，可配制成不同浓度和密度的水溶液，即水玻璃水溶液作为淬火的介质。
表2-41 常用水玻璃水溶液淬火介质的组成 (质量分数，%)
成分含量组成1Na2SiO3Be′=40
M=3.345NaOH5H2O50组成2Na2SiO3Be′=56
M=2.19～12NaCl11～13Na2CO311～13H2O其余
水玻璃 (Na2O · mSiO2·nH2O)的模数，即M=mSiO2/Na2O，对冷却速度有一定的影响，模数增大，冷速减慢。浓度一定时，黏度随模数增大而增大;模数一定时，黏度随水玻璃浓度 (即密度) 增大而增大。通常采用的水玻璃模数在2～3。常用水玻璃水溶液淬火介质的组成 (配方) 见表2-41。

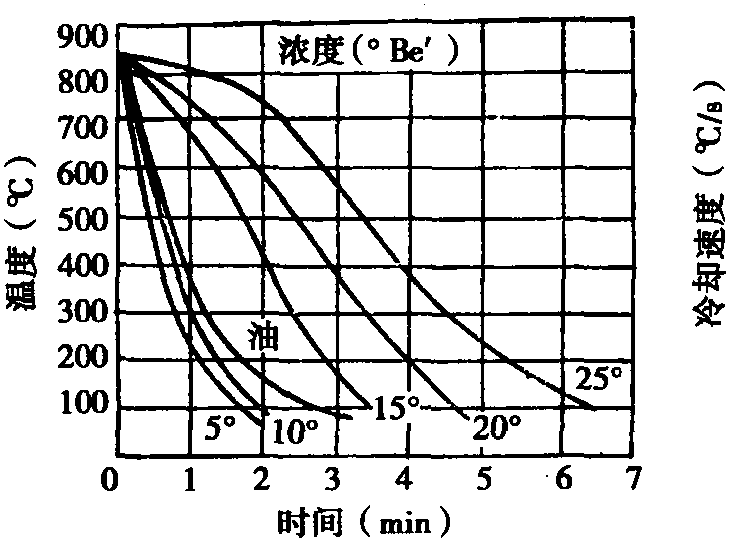

水玻璃水溶液和油的冷却曲线比较见图2-33。水玻璃水 ...... （共1289字） [阅读本文]>>
淬火冷却技术及淬火介质淬火硬度不足、畸变及开裂是常见的弊病，至今人们也未找到理想的淬火介质。从冷却特性角度讲，希望淬火介质在冷却初期，冷却速度慢一些，避免处于奥化体和过冷奥氏体状态的工件因冷却速度快，收缩急剧而发生弯曲畸变;
淬火冷却技术及淬火介质工件在有物态变化的淬火介质中的冷却过程，一般可分为三个阶段，如图2-3所示。(a)冷却过程曲线(b)冷却速度曲线图2-3冷却过程三阶段示意图(1)蒸汽膜(膜沸腾)冷却阶段(AB段)。赤热工件浸入介质的瞬
淬火冷却技术及淬火介质淬火介质的冷却能力指介质从淬火工件表面吸取热量的能力。淬火介质冷却能力的强弱，主要决定于介质的组成及其物理化学性能。1.介质的物理化学性能对其冷却能力的影响(1)比热。介质的比热越大，冷却能力越强。(2
淬火冷却技术及淬火介质JB/T7951—1999《淬火介质冷却性能试验方法》，既适用于油基淬火介质，也适用于水基淬火介质，但此标准已被TB/T7951—2004所取代，下面介绍ISO9950：1995《测定工业淬火油冷却性能
淬火冷却技术及淬火介质1.300℃冷却速度评价法水溶性淬火介质的第一指标，就是在保持或基本保持高温阶段冷却速度快的同时，降低在低温阶段的冷却速度。低温阶段最有代表性的温度在300℃附近。把钢件冷却到300℃附近时获得的冷却速
上一篇
