万用电表型号很多，其中大部分电路构成的基本形式基本相同。

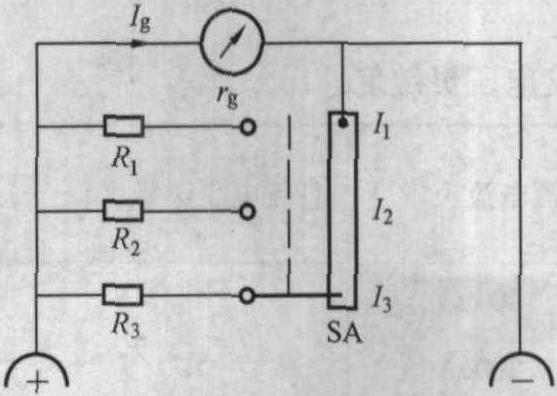

1.独立分档式直流电流测量电路 (见图15-1)
图15-1 独立分档式直流电流测量电路
图15-2 闭路抽头式直流电流测量电路
关系式
式中 Ig——表头电流值;γg——表头内阻。
2.闭路抽头式直流电流测量电路(见图15-2)
图中
Rg＝γg+R
RP＝R1+R2+R3+R4
关系式
式中 Ig——表头电流值;γg——表头内阻;
Um——分流常数。
3.独立分档式直流电压测量电路(见图15-3)
图15-3 独立分档式直流电压测量电路
图中S是直流电压灵敏度，它是电流表灵敏度的倒数，常见电流表的直流电压灵敏度见表15-1。
表15-1 常见电流表的直流电压灵敏度
直流电流灵敏度直流电压灵敏度(1/I)直流电流 ...... （共2265字） [阅读本文]>>
