3.8.5.1 误差分析
在理想状态下，为了达到目标线形的要求，在每个施工循环过程中的线形修正都涵盖了施工期间所有的结构位移。如图3-18，线形修正包括超长、预偏量。混凝土节段的变形不仅是由于塔肢的变形造成，还包括爬模支撑系统的变形，要通过对爬模系统进行预先调整来补偿。

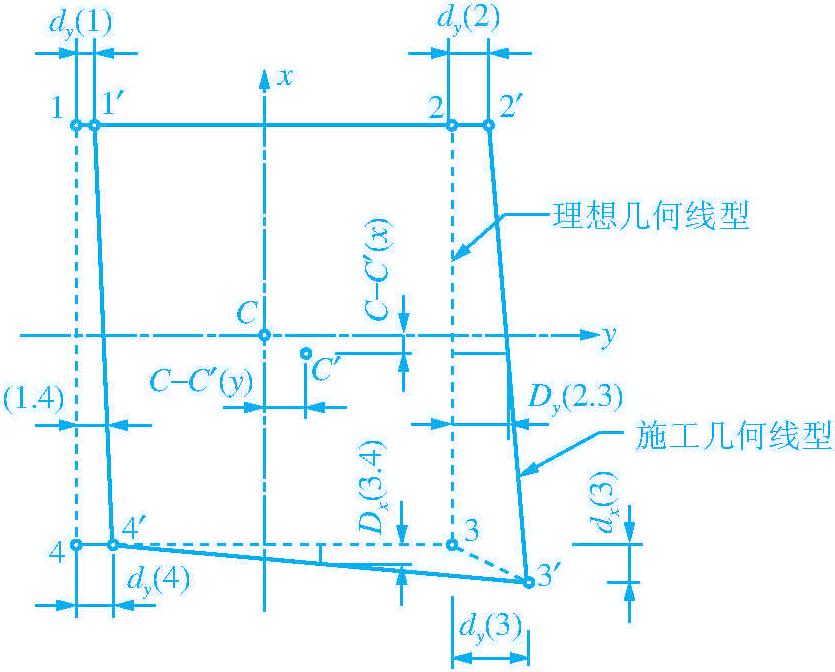

图3-18 用于放样的预拱定义
由于施工误差的存在，实际的线形修正应包括超长、预拱、模板的补偿值和误差修正量。误差分析示意见图3-19。
图3-19 误差分析图示
按照图3-19示，下一节段预测线形公式为
式中，Y(4)——为下一阶段(N+1节段)预测线形;
Y(3)——为本阶段(N节段)竣工位置;
Y(2)——为前一阶段(N—1节段)竣工位置;
△EL(N ...... （共988字） [阅读本文]>>
