钢混组合混凝土节段采用局部测量进行放样和竣工测量。在安装一組钢锚箱后进行混凝土施工，因而其几何控制的测量方法与钢锚箱的线形控制方法相关。

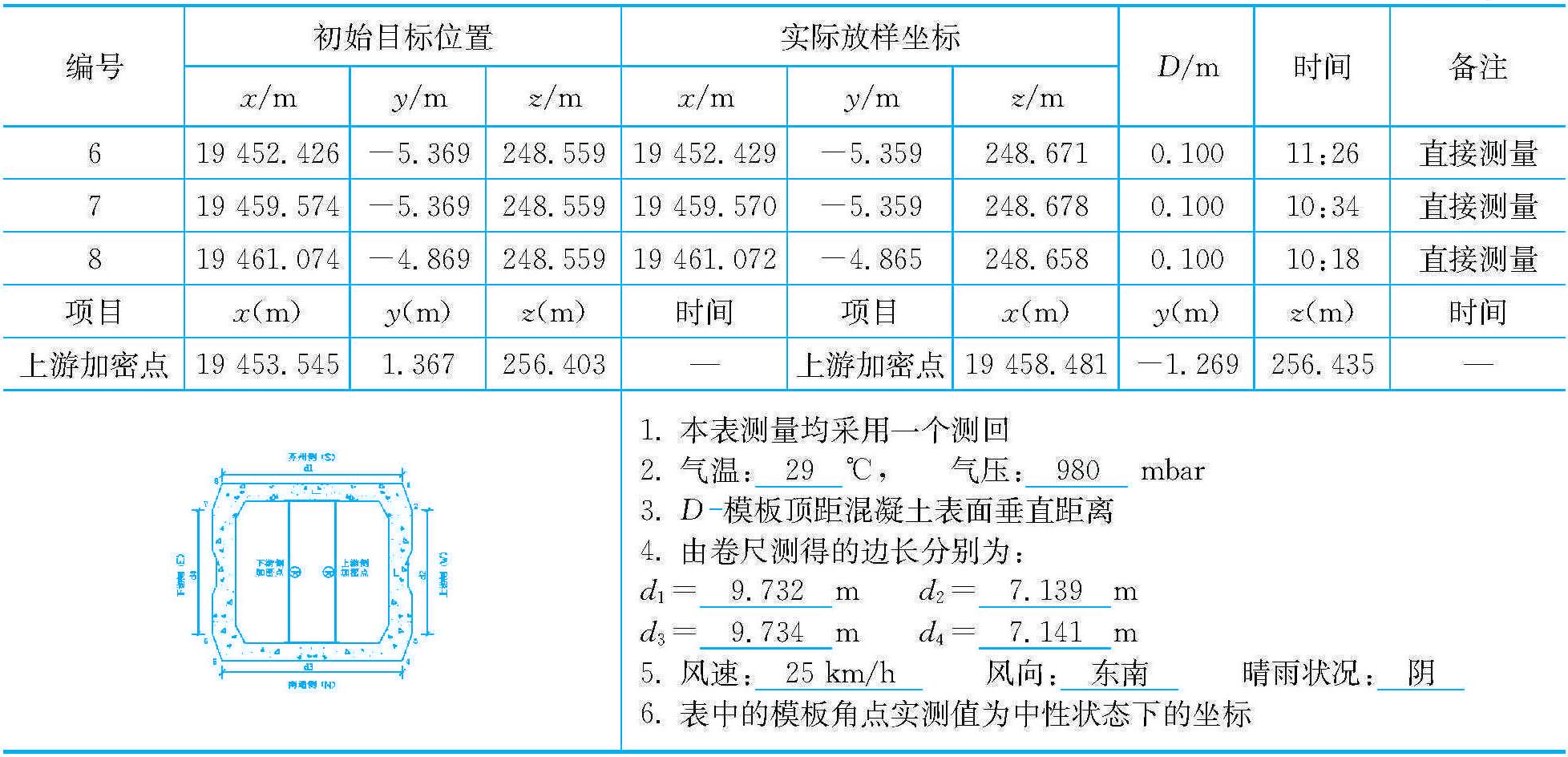

在钢锚箱的上游侧(或下游侧)放置一台全站仪，全站仪自身的位置可运行自由测站的方法观测钢锚箱四角已知坐标的控制点得到，钢锚箱四个控制点坐标由控制分析获得，控制指令示例见图4-24。模板角点用同一台全站仪量测，然后在下游侧(或上游侧)放置一台全站仪，进行同样的测量操作，便可得到如图4-25 表示的8个模板角点的坐标。测量放样数据示例见图4-26。
模板放样数据表
项 目x/my/mz/m参
考
零
点NAJ15锚箱T119 459.992-1.192256.365NAJ15锚箱T219 459.9921.19025 ...... （共1015字） [阅读本文]>>
