1. 典型刺料机构的运动方程
图3-69 曲柄滑块机构的运动分析
缝纫机刺料机构的主要形式为曲柄滑块机构，下面先推导该机构运动分析通用方程。
图3-69为曲柄滑块机构，建立右手直角坐标第XAY，取X轴分别为实轴，L1、L2与b分别为曲柄长度、连杆长度与偏距，Φ1、1与1分别为曲柄的角位移、角速度与角加速度，Φ2、2与2分别为连杆的角位移、角速度与角加速度，s、 v与a分别为滑块的位移、速度与加速度。按该图中四边形ABCN各矢量的方向有
+＝+
以复数矢量表示
L1eiΦ1+L2eiΦ2＝s+ib
(4)
分别取实部与虚部
(5)
消去Φ2得
s2+s(-2L1cosΦ 1)+(b2+L21-L22-2bL1sinΦ 1)=0
(6)
解除s
s=
(7)
式中：
A=2L1cosΦ1
C=b2+L21-L22-2BLssinΦ1
又由式(5)确定Φ2
Φ2＝ ...... （共7755字） [阅读本文]>>
缝纫设备技术1. 铰链四杆机构的运动方程如图3-30是铰链四杆机构，设已知该机构的尺寸L1、 L2、 L3、 X、 Y及主动杆Ⅰ的角位移Φ1、角速度1和角加速度1，需求从动杆的角位移Φ3、角速度3和角加速度3，连
.jpg)
缝纫设备技术缝纫机理论计算对于缝纫机的设计、分析工作来说，是必不可少的。对于一台缝纫机进行整机计算、分析所需要的知识面是比较广泛的，它需要数学、机构学、缝纫原理的必要基础。但大家最渴望解决的主要是与缝纫性能、机械
缝纫设备技术图3-164 8700、GC15-1型平缝机送料机构运动简图图3-179 四杆机构ABCD的运动分析1. GC15-1型平缝机送料机构的运动方程如图3-164所示为GC15-1型工业平缝机送料机构，由
.jpg)
缝纫设备技术1. 内嵌式操作面板使用说明(1) 内嵌式操作面板用户模式定义 内嵌式用户模式可定义操作员、技术员、系统员三种。下面一一详细介绍。① 操作员模式： 本模式是出厂时HMI预设的缺省设置。系统一上电，HM
.jpg)

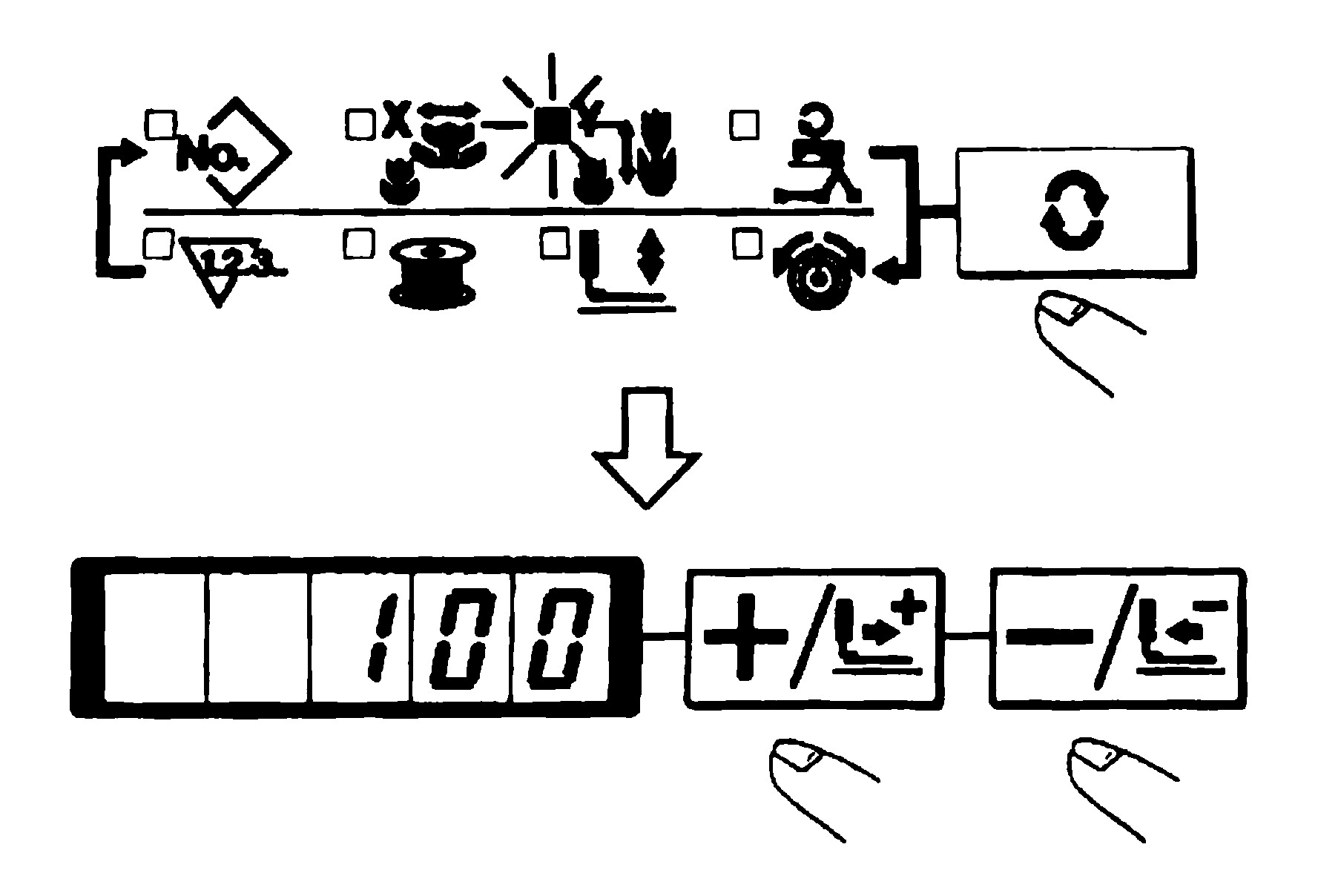

缝纫设备技术1. 操作盘开关名称和说明打开机器电源开关，此时操作盘上项目选择的图案号码指示灯亮，显示屏显出图案号码，如图11-107所示。图11-107 操作盘示意图1—准备键钮 2—缝制指示灯 3—复位键 4
