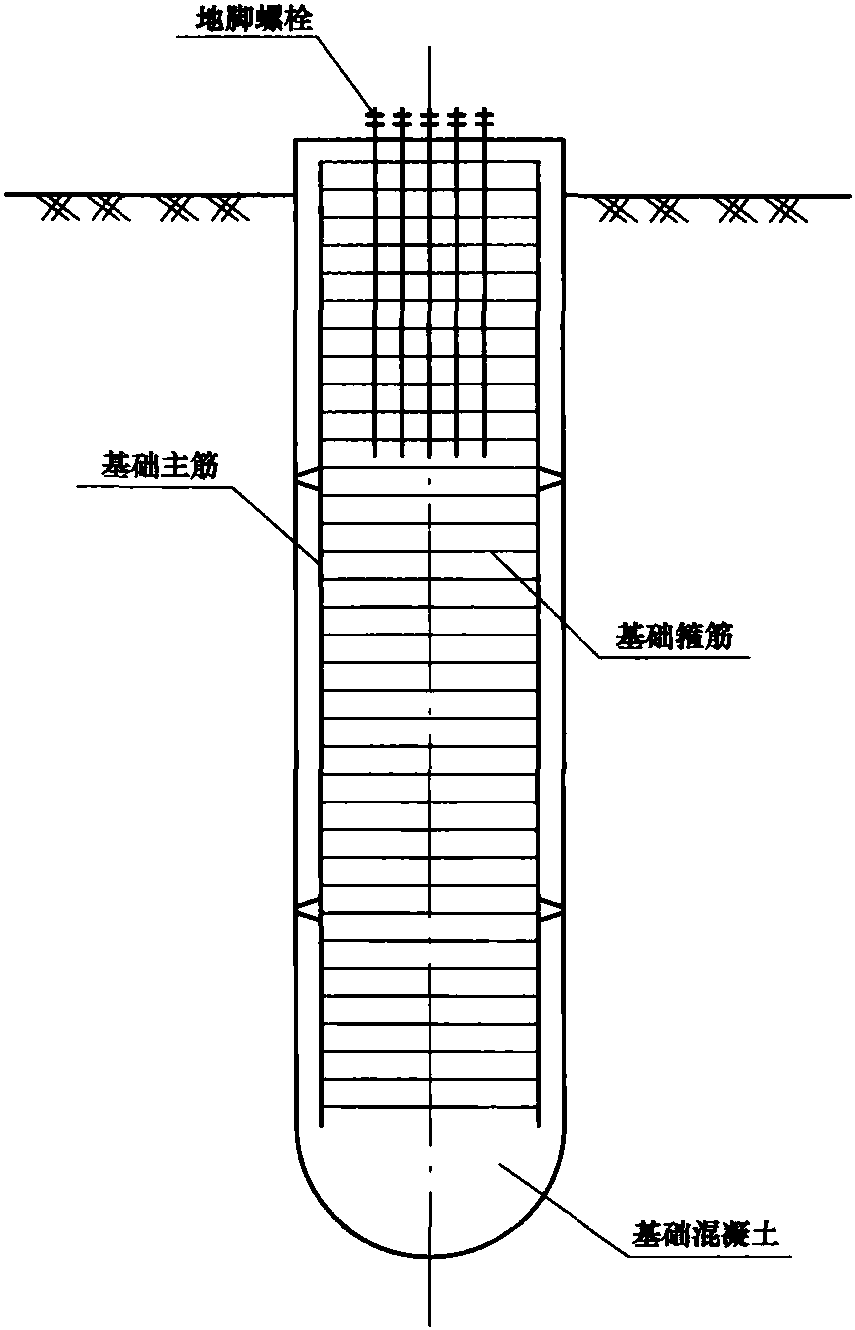

(1)耐张角钢塔基础推荐选用台阶式、灌注桩基础两种基础型式，供设计参考。1) 台阶式基础[见图11-9 (a)]。由主柱和多层台阶组成，基础主柱配置钢筋，台阶宽高比在满足刚性角要求的基础上，底板一般不配筋，必要时采用基础垫层。基础施工时混凝土必须一次浇注完成，回填土应分层夯实。2)灌注桩基础 [见图11-9 (b)]。一种深基础型式，主要依靠地脚螺栓与角钢塔进行连接。灌注桩多采用机械钻孔方式，利用钻机钻出桩孔，成孔后在孔内放置钢筋笼，固定好地脚螺栓后浇注混凝土。(2)设计时应根据各角钢塔的基础作用力，结合当地地质条件、地形条件及各地区使用情况选用合理的基础型式，基础型 ...... （共399字） [阅读本文]>>
