10kV耐张角钢塔设计图目录见表11-1。
表11-1 10kV耐张角钢塔设计图目录
图序图名备注图11-1(0°～45°)JPJ单回窄基塔组装图 图11-2(45°～90°)JPJ单回窄基塔组装图 图11-3(0°～45°)JPSJ双回窄基塔组装图 图11-4(45°～90°)JPSJ双回窄基塔组装图 图11-5双回路窄基铁塔30°转角塔组装图 图11-6双回路窄基铁塔40°转角塔组装图 图11-7双回路窄基铁塔60°转角塔组装图 图11-8双回路窄基铁塔90°转角塔组装图 图11-9耐张角钢塔基础型式示意图
材 料 表
序号名称规格单位数量备注1角钢窄基塔单回0°～45°，15m，1790kg基1含横担螺栓

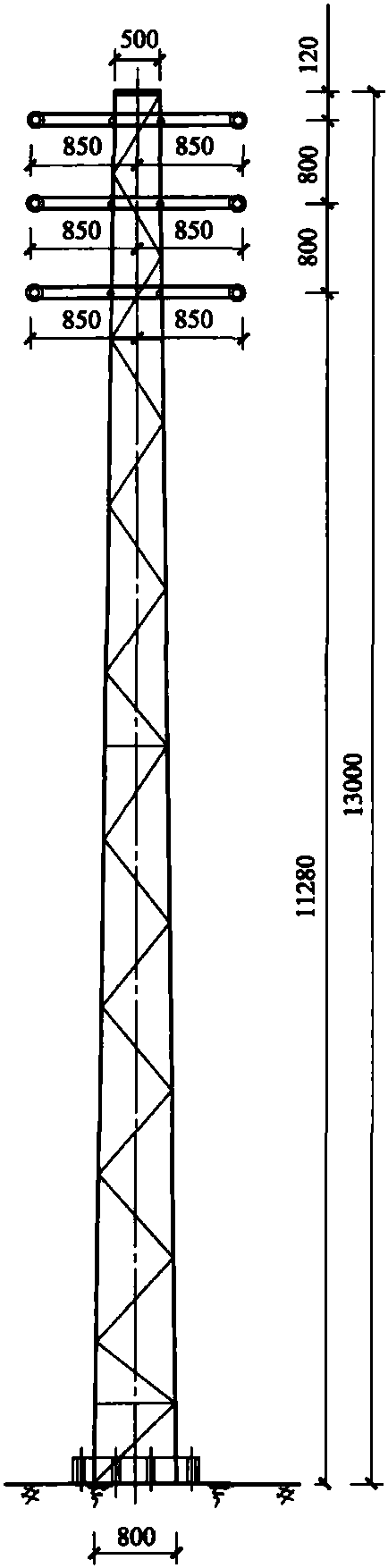

图11-1 (0°～45°) JPJ单回窄基塔组装图
材 料 表
序号名称规格单位数量备注1角钢窄基塔单回45° ...... （共1258字） [阅读本文]>>
