1.保护功能组成一共44路跳闸/发信类非电量输入，其中包括3路组合延时输入和2路单延时输入。通过随机附带CSPC软件可以方便地修改非电量接点的名称，使得装置内非电量接点报文名称与后台、现场完全统一。2.保护面板说明(含指示灯含义及操作说明)(1) CSC-336C保护装置面板见图2-8。

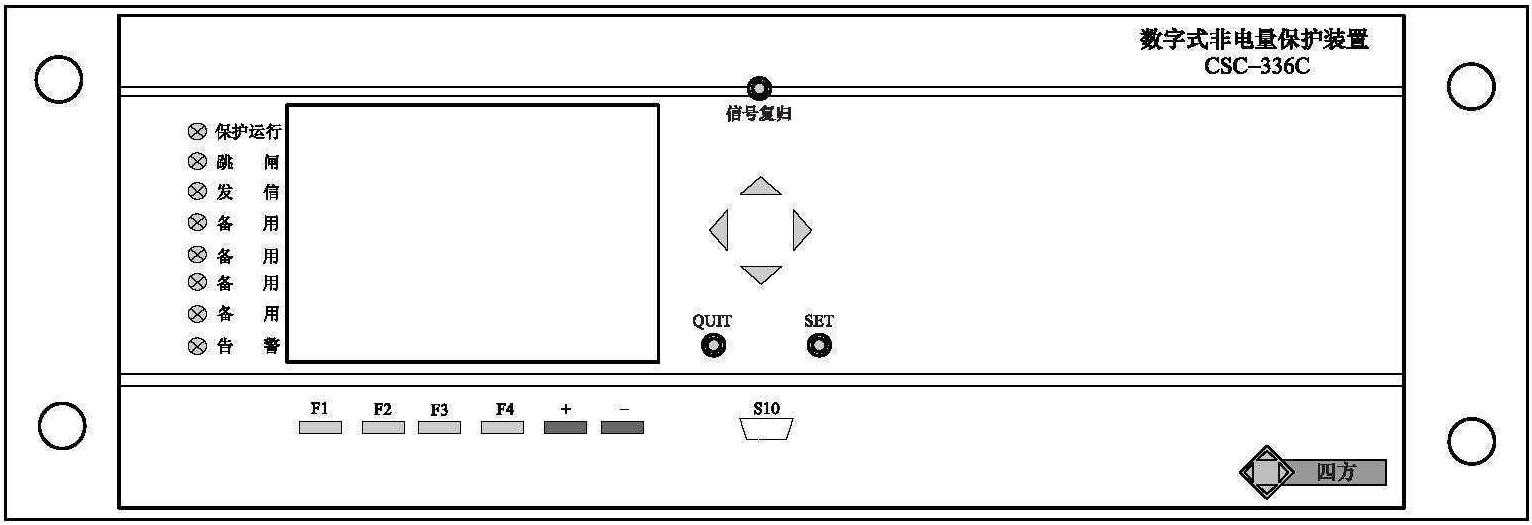

图2-8 CSC-336C保护装置面板
(2) CSC-336C保护装置有关指示灯及按键说明见表2-16。表2-16 CSC-336C保护装置有关指示灯及按键说明
符号正常状态功能说明保护运行绿灯亮保护启动绿色闪烁，保护异常红灯亮或失电灯灭跳闸不发光当跳闸类非电量保护动作时，亮红色灯发信不发光当发信类非电量保护动作时，亮红色灯备用不发光备用 ...... （共5189字） [阅读本文]>>
