1.保护功能组成(1) 主保护：1)差动速断保护;2)差动保护;3)零序差动速断保护;4)零序差动保护;5) 匝间短路保护。(2) 后备保护：1)定时限相电流过流保护;2)反时限相电流过流保护;3)零序过流保护;4) 中性点过流保护;5)过负荷保护;6) 中性点过负荷保护。2.保护面板说明 (含指示灯含义及操作说明)(1) CSC-330A保护装置面板见图2-7。

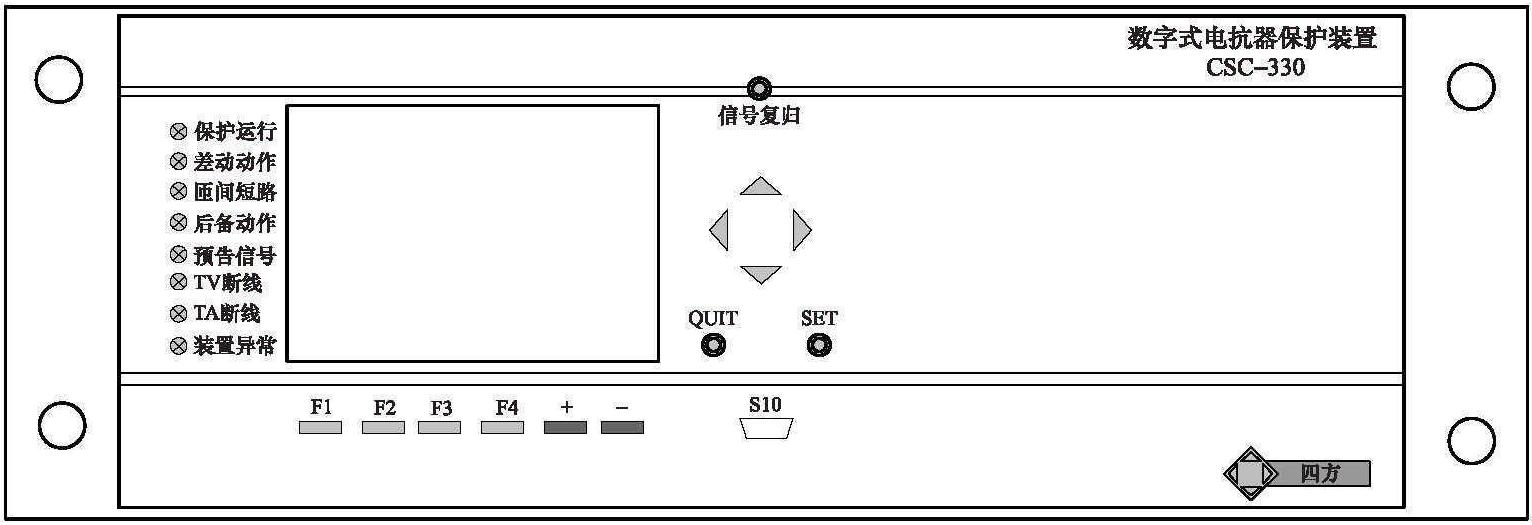

图2-7 CSC-330A保护装置面板
(2) CSC-330A保护装置有关指示灯及按键说明见表2-13。表2-13 CSC-330A保护装置有关指示灯及按键说明
符号正常状态功能说明保护运行绿灯亮保护启动绿色闪烁，保护异常红灯亮或失电灯灭差动动作不发光差动保护动作跳闸，红灯亮匝间动作不发光匝间保护动作跳闸， ...... （共6166字） [阅读本文]>>
500kV变电站继电保护运维1.保护功能组成(1) 稳态比率差动保护;(2) 差动速断保护;(3) 工频变化量比率差动保护;(4) 零序比率差动保护;(5) 零序方向过流保护;(6) 过励磁保护;(7) 相间及接地阻抗保护;(8
500kV变电站继电保护运维1.保护功能组成(1) 电量保护： 装置每相设有11路非电量信号接口，5路非电量直接跳闸接口(本体重瓦斯保护、有载重瓦斯保护等)，4路非电量延时跳闸接口 (如冷控失电延时跳闸、本体压力释放跳闸、油温高
500kV变电站继电保护运维1.保护功能组成(1) 差动速断保护;(2) 比率差动保护;(3) 突变量比率差动保护;(4) 分侧差动保护;(5) 零序方向过流保护;(6) 过励磁保护;(7) 相间及接地阻抗保护;(8) 过负荷报
500kV变电站继电保护运维1.保护功能组成(1) 非电量保护： 装置每相设有20路非电量直接跳闸(发信)接口(本体重瓦斯保护、有载重瓦斯保护等)，5路非电量延时跳闸接口(如冷却器全停延时跳闸、本体压力释放跳闸、油温高跳闸、风机
500kV变电站继电保护运维1.保护功能组成(1) 主保护：1)差动电流速断保护;2)稳态比率差动保护;3)零序比率差动保护;4) 匝间短路保护;5)工频变化量比率差动保护。(2) 后备保护：1)定时限相电流过流保护;2)反时限
