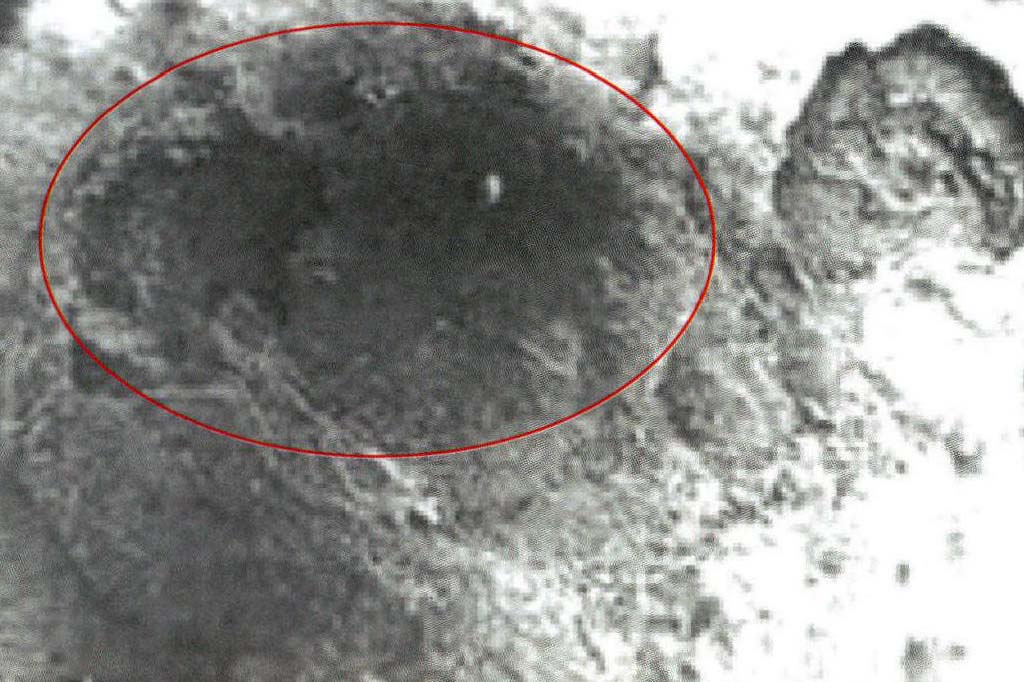

一、现象描述氧腐蚀是锅炉管在水溶液中氧去极化的电化学腐蚀。当除氧器运行不正常时，给水中的溶解氧进入锅炉循环系统后容易产生氧腐蚀。氧腐蚀通常发生在省煤器中。宏观特征为：管子内壁发生溃疡，点状、坑状腐蚀坑造成管壁减薄，在腐蚀区没有过热现象，基本上没有结垢。另外，锅炉制造和停运期间，如果不采取有效措施，水、汽侧的锅炉管金属表面会发生严重的腐蚀，其本质也属于氧腐蚀。运行中，氧腐蚀产物为黑色的Fe3O4，与金属结合牢固;停炉时，氧腐蚀的产物为砖红色的Fe2O3，结构疏松。二、案例图片案例7-1 省煤器管子内壁氧腐蚀某330MW亚临界机组，锅炉型号为DG1025/18.2—II4，设 ...... （共1268字） [阅读本文]>>
电站锅炉“四管”泄漏防治一、现象描述焊接裂纹是在焊接过程中产生的危害性缺陷，是金属原子结合遭到破坏而形成的缝隙。开裂部位主要发生在焊缝、熔合区、热影响区。裂纹方向可能是纵向，也可能是横向。二、案例图片案例2-1 水冷壁管焊缝
电站锅炉“四管”泄漏防治一、现象描述热疲劳是锅炉管在交变热应力作用下产生的疲劳损伤，多发生在锅炉启停、间断性蒸汽停滞或急冷引起水侧金属周期性冷却、汽膜反复出现消失等情况下。由于其自身特点，热疲劳裂纹较难以检查和发现。热疲劳引
电站锅炉“四管”泄漏防治一、现象描述长期过热爆管是锅炉受热面管在超温幅度不太大的情况下，管子金属在应力作用下发生蠕变直至破裂的过程。长期过热失效也可称为高温蠕变失效，管壁温度长期处于设计温度以上而低于材料的下临界温度，发生碳
电站锅炉“四管”泄漏防治一、现象描述短期超温爆管是指受热面管内因工质流量减少或火焰灼烧等因素的影响，在短期间内管壁温度过高导致的爆管。因异物堵塞、氧化皮堆积造成的短期超温爆管参见第四章“异物堵塞”。短期超温爆管的典型特征包括
电站锅炉“四管”泄漏防治一、现象描述锅炉受热面在制造、运输、安装等过程中因各种原因导致管内进入异物，机组运行后蒸汽流动，会导致异物的位置发生变化，在机组负荷变化和启停时，内部异物会吸附在集箱的管口或受热面弯管等位置，导致该管
上一篇
