一、现象描述氢腐蚀是酸性较强的溶液中发生电化腐蚀时放出氢气导致的腐蚀，在环境温度200℃以上时，氢进入低强钢内与碳化物反应生成甲烷气体，使金属内产生小裂纹及空穴，导致管子失效。二、案例图片案例7-2 锅炉水冷壁管子氢腐蚀某300MW亚临界机组，累计运行8万h后，锅炉水冷壁管子因氢脆发生爆管事故。对管子内、外壁进行宏观检查，发现泄漏部位内壁有腐蚀产物，如图7-2所示。该水冷壁管规格为φ45×6mm，材质为20G。

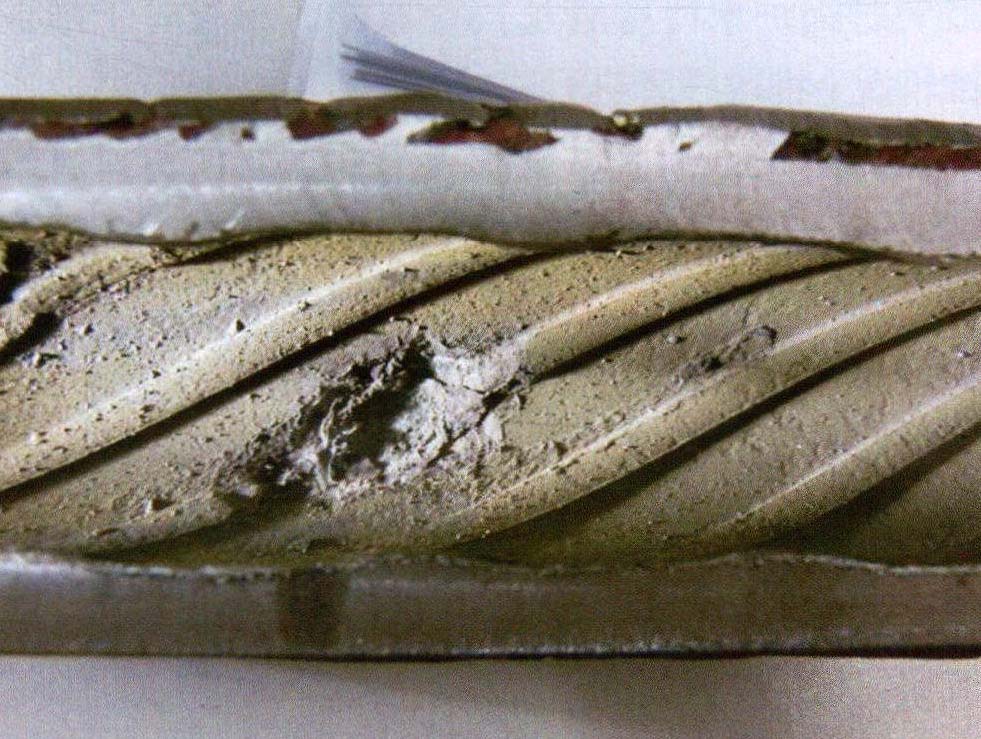

图7-2 锅炉水冷壁管子氢腐蚀产 ...... （共878字） [阅读本文]>>
三、原因分析由于锅炉化学辅助控制系统工作失灵，造成锅炉水品质不合格。在长期的运行状态下，不合格的水介质使金属管壁发生酸性垢下
电站锅炉“四管”泄漏防治一、现象描述焊接裂纹是在焊接过程中产生的危害性缺陷，是金属原子结合遭到破坏而形成的缝隙。开裂部位主要发生在焊缝、熔合区、热影响区。裂纹方向可能是纵向，也可能是横向。二、案例图片案例2-1 水冷壁管焊缝
电站锅炉“四管”泄漏防治一、现象描述热疲劳是锅炉管在交变热应力作用下产生的疲劳损伤，多发生在锅炉启停、间断性蒸汽停滞或急冷引起水侧金属周期性冷却、汽膜反复出现消失等情况下。由于其自身特点，热疲劳裂纹较难以检查和发现。热疲劳引
电站锅炉“四管”泄漏防治一、现象描述长期过热爆管是锅炉受热面管在超温幅度不太大的情况下，管子金属在应力作用下发生蠕变直至破裂的过程。长期过热失效也可称为高温蠕变失效，管壁温度长期处于设计温度以上而低于材料的下临界温度，发生碳
电站锅炉“四管”泄漏防治一、现象描述短期超温爆管是指受热面管内因工质流量减少或火焰灼烧等因素的影响，在短期间内管壁温度过高导致的爆管。因异物堵塞、氧化皮堆积造成的短期超温爆管参见第四章“异物堵塞”。短期超温爆管的典型特征包括
电站锅炉“四管”泄漏防治一、现象描述锅炉受热面在制造、运输、安装等过程中因各种原因导致管内进入异物，机组运行后蒸汽流动，会导致异物的位置发生变化，在机组负荷变化和启停时，内部异物会吸附在集箱的管口或受热面弯管等位置，导致该管
上一篇
