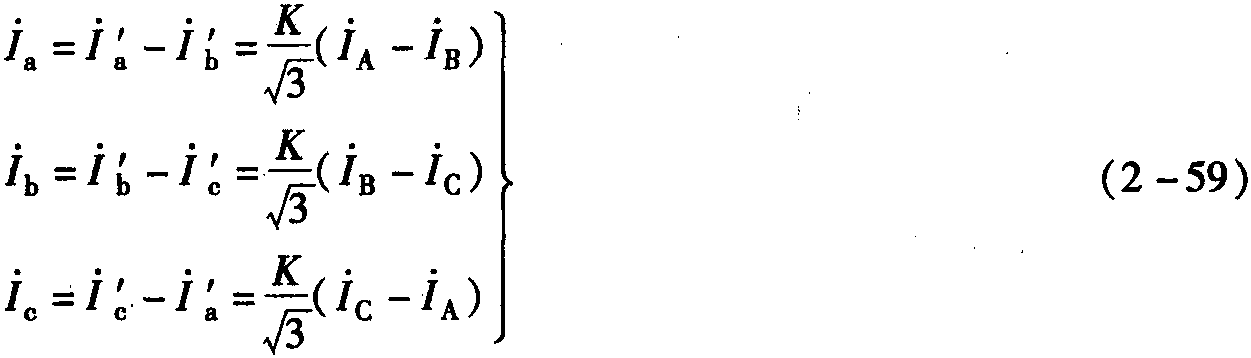

电压、电流对称分量经变压器后，不但数值要发生变化，相位也可能发生变化。变压器两侧电压、电流的大小由变压器的变比决定，而相位关系则与变压器绕组的连接方式有关。如果变压器一次绕组与二次绕组不是采用相同的连接方式，则一、二次绕组的电压、电流不但有相位的变化，而且计算用的变比也与变压器一、二次绕组实际匝数比不一样。例如Yd连接的变压器，设Y侧与△侧每相绕组的匝数分别为WY和W△，则变压器每相实际匝数比为K′=WY/W△，但是计算变比都是以等效的Y/Y接法为基础的， 这样在△侧的等效匝数为， 因而计算用的变比是，也就是计算用的变比为变压器每相实际匝数的倍。
变 ...... （共5298字） [阅读本文]>>
电力系统电气故障和异常现象中性点不接地系统正常运行时发生中性点位移，或者说中性点对地的电位发生了偏移，这种现象的产生多数是由于架空线路排列不对称而又换位不完全，致使各相对地电容不相等的原因。如图1-3 (a) 所示， 一个三相
电力系统电气故障和异常现象为了简化分析过程，做了以下假设：(1) 电源的电动势系统是对称的，不包含高次谐波。(2) 不考虑漏导。(3) 由正常负荷电流及接地电流在导线和绕组中产生的电压降落忽略不计 (仅在个别情况下，如确定复杂
电力系统电气故障和异常现象以上分析表明，闭式电网中发生单相接地故障时接地电流的方向是不一定的，这对故障线的判断和继电保护的整定计算都很不利，所以小接地电流电网一般都不采用闭式电网。对重要用户的供电，采用有两侧电源但开环运行带备
电力系统电气故障和异常现象本节和以后对短路故障的分析有两条设定： ①故障电流的正方向规定由电源指向短路点k，电压的正方向规定由故障点的每相对地;②在分析中只考虑电流、电压的基波分量，对发电机在不对称故障时出现的高次谐波略去不计
电力系统电气故障和异常现象两相在不同处接地形成了两相经线路、大地的短路回路，短路回路中的电流要比线路对地电容电流大得多，一般情况下短路电流也比负荷电流大得多。为简便计算，分析时： ①不考虑非故障相对地电容电流从接地点流入故障相
