实际电力系统中发生各种短路故障，大多数是经过渡电阻(含弧光电阻) 的，这些过渡电阻往往数值不同，而且在短路过程中也会发生变化，因此有必要研究当过渡电阻不同时电网中不同处的电流、电压情况。
图2-30 在k处经过渡电阻短路的系统图

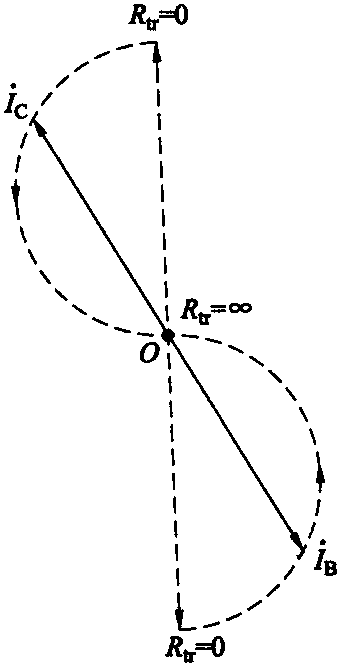

(一) 两相经过渡电阻短路时电流、电压随过渡电阻变化的情况
如图2-30所示系统，在k处发生BC两相经过渡电阻短路，设系统在短路过程中电源电势与各元件的参数不变，分析过渡电阻Rtr变化时，电网中的电流、电压情况。
BC两相经过渡电阻短路时，以A相为基准相故障处的各序电流、电压为
1.故障处的各相电流、电压
故障处的各相电流、电压为
可以看出，故障处B、 ...... （共3669字） [阅读本文]>>
