二、圆、椭圆正接头制件展开

分类：钣金工实用技术249字

【例14】 求作图2-107(a)、(d)所示的上圆口、下椭圆口正接头的展开图。

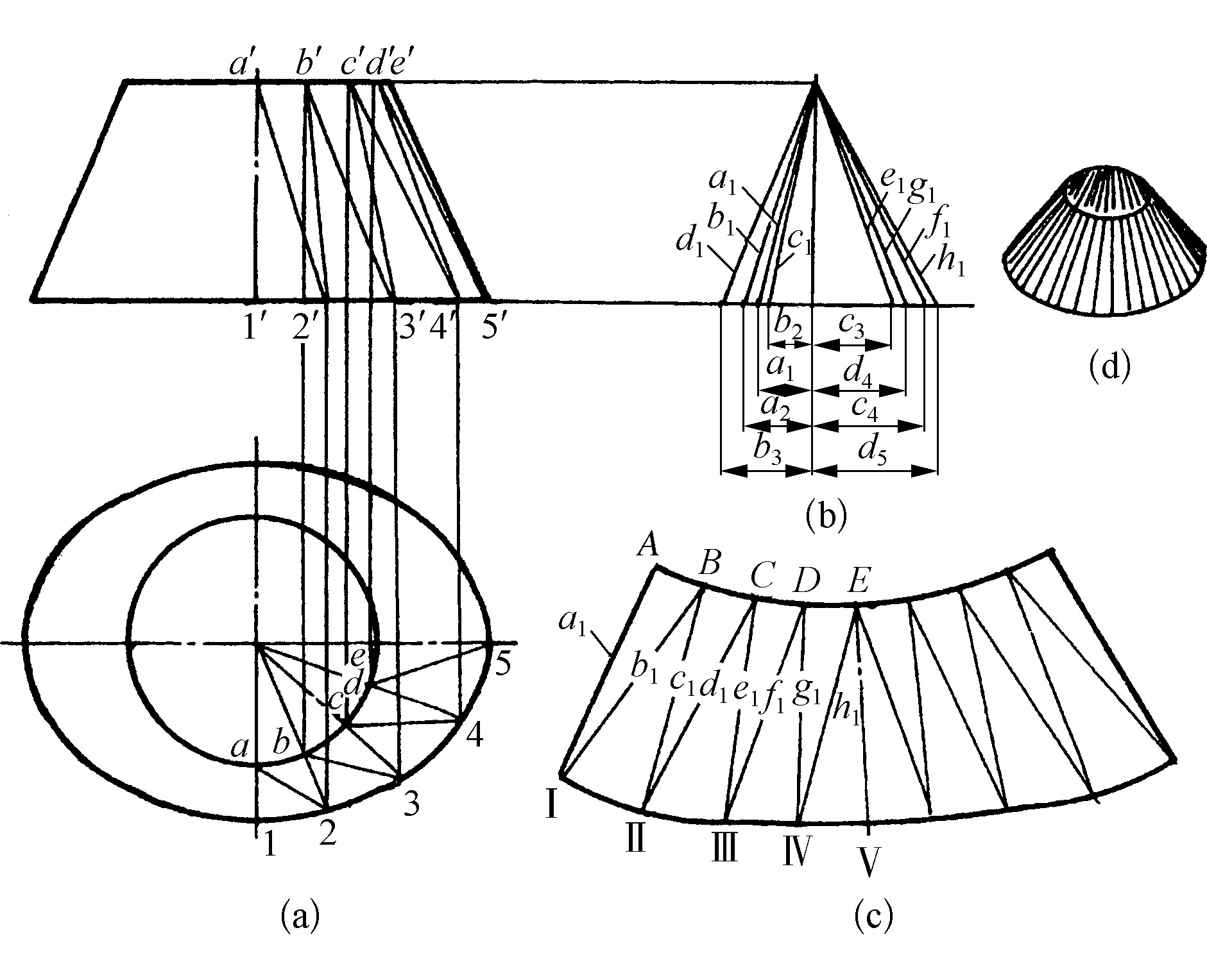

图2-107　上圆口、下椭圆口正接头的展开图

分析

作上圆口、下椭圆口正接头的展开图时，把其侧面分为若干小三角形，依次作出这些小三角形的展开图。

作图

(1)　作素线的投影及求作其实长：　见图2-107(a)、(b)所示。

(2)　作展开图：　用俯视图上相邻等分点的弧长和相对应素线的实长，依次作小三角形，按顺序把三角形顶点连成光滑曲线，即得所求，见图2-107(c)所示 ......     （共249字）    [阅读本文]>>
