三、圆、长圆接头制件展开

1.　左右错位圆和长圆接头展开

【例15】 作求图2-108(d)所示上口圆形下口长圆左右错位接头的展开图。

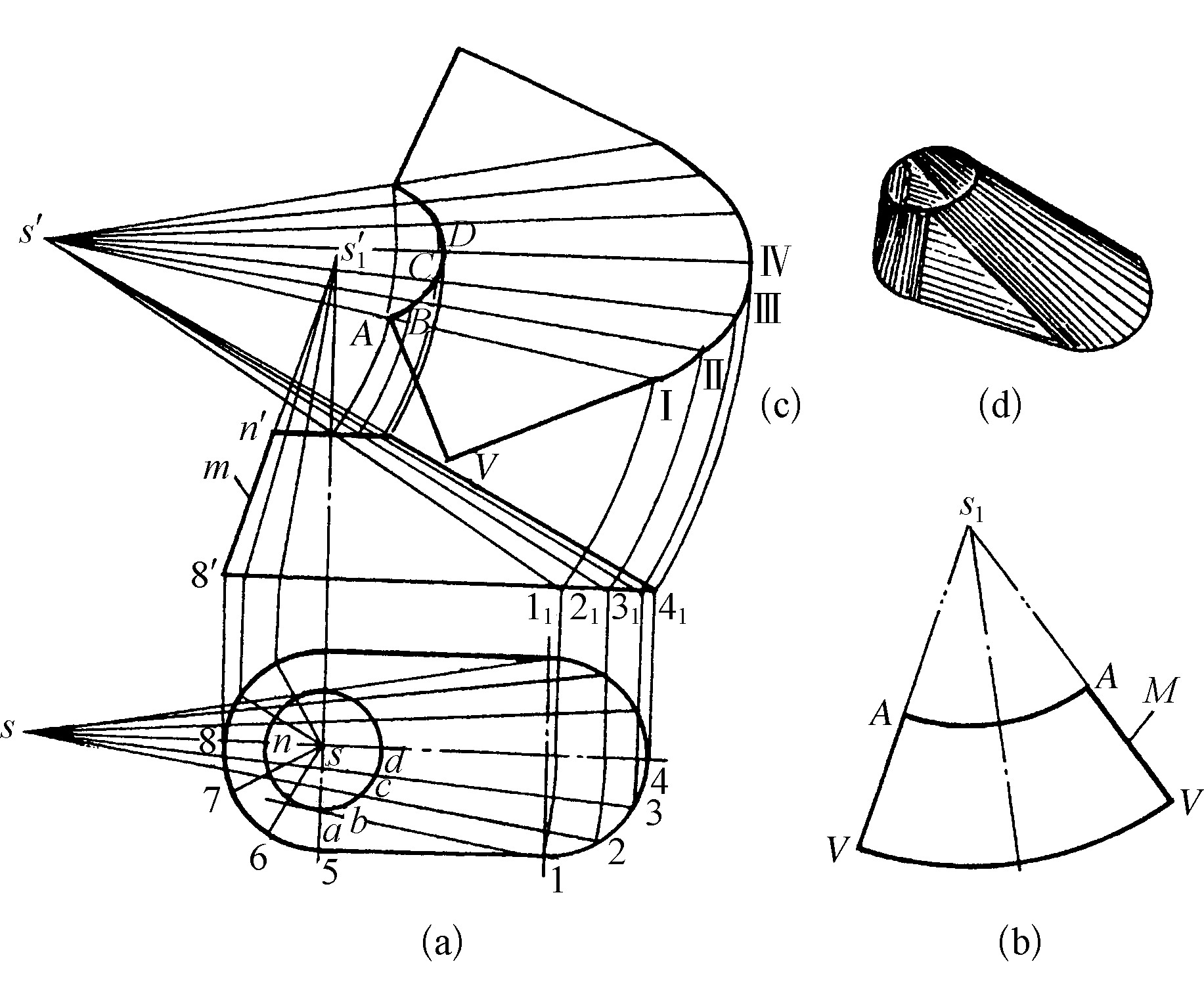

图2-108　上口方形下口椭圆形正接头展开图

分析

上口圆形偏置在长圆左边，且半径比长圆的半径小，上下口平行，前后对称。它由上口圆前后直径方向的端点和长圆切点连线及切线组成前后两个三角形平面。上口左右半圆与下口长圆的左右两个半圆分别组成圆锥面和斜椭圆锥面等四部分，见图2-108(d)所示。作展开图时，三角形平面用三个边的实长作图，圆锥面和椭圆锥面用放射线作图。

作图

(1)　求作分界素线和等分素线的实长：　用旋转法求得，见图2-108(a)、(c)所示。

(2)　作圆锥面的展开：　以s1为圆 ......     （共1062字）    [阅读本文]>>
