四、方圆接头制件展开

1.　上方下椭圆管接头展开

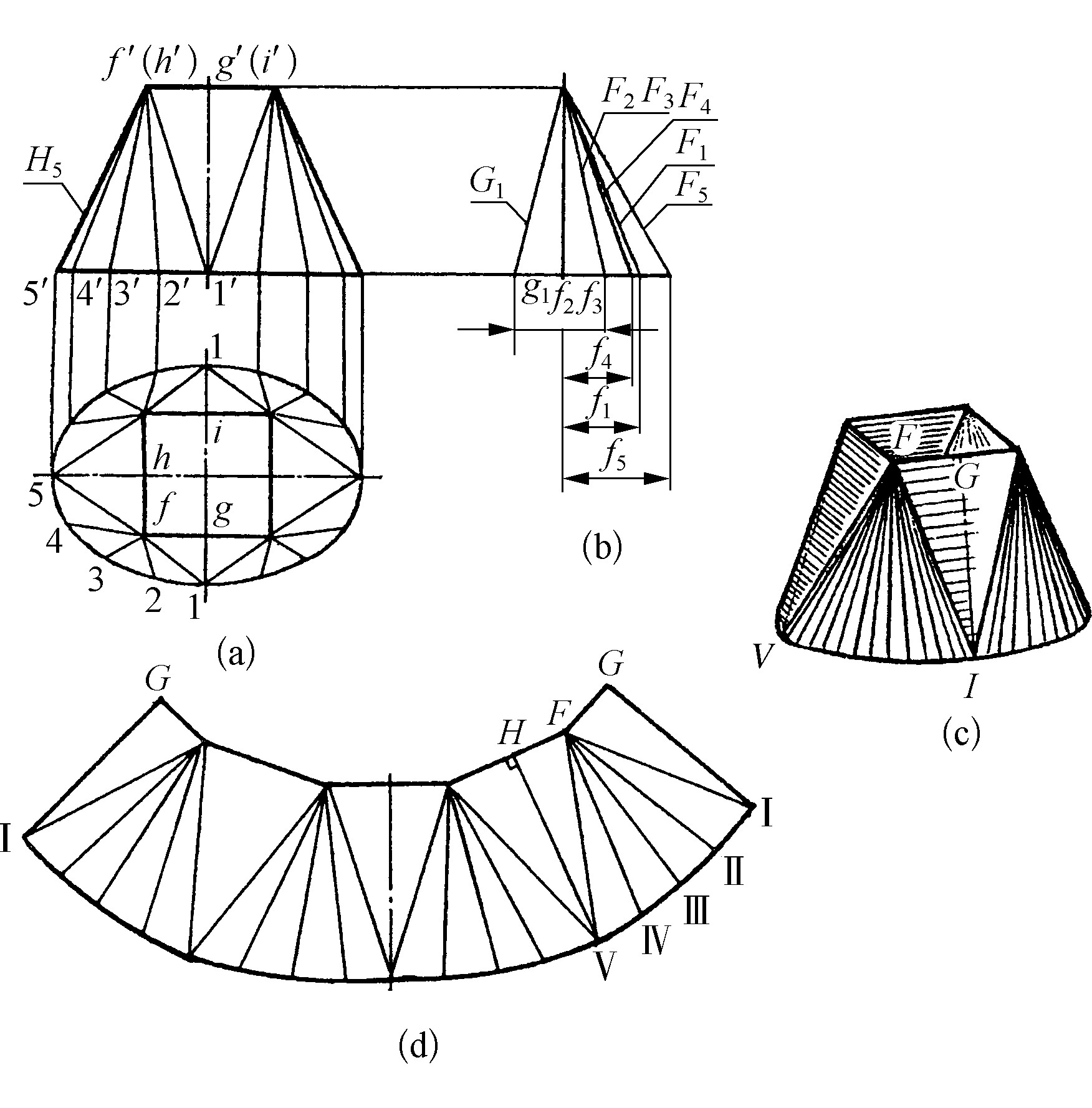

【例17】 求作图2-110(a)、(c)所示上口方形下口椭圆形正接头的展开图。

图2-110　左右错位圆和长圆接头的展开图

分析

该制件上口方形、下口椭圆形均是水平面，水平投影均反映实形，前后对称。它由四个等腰三角形平面和四部分椭圆锥面所组成。作图时，依次交替作出三角形平面和圆锥面的展开图。

作图

(1)　求作分界线和等分素线的实长：　把椭圆周等分(十二等分)，得等分点和上口方形的顶点连线，求得分界线和素线的投影，用直角三角形法求得其实长，见图2-110(b)所示。

(2)　作侧壁的展开图：　以GI为接缝线，gf=GF为底边，GI直角边，作出直角三角形IGF，然后以俯视图上等 ......     （共1107字）    [阅读本文]>>
