一、角钢制件

1.　角钢内弯90°折角

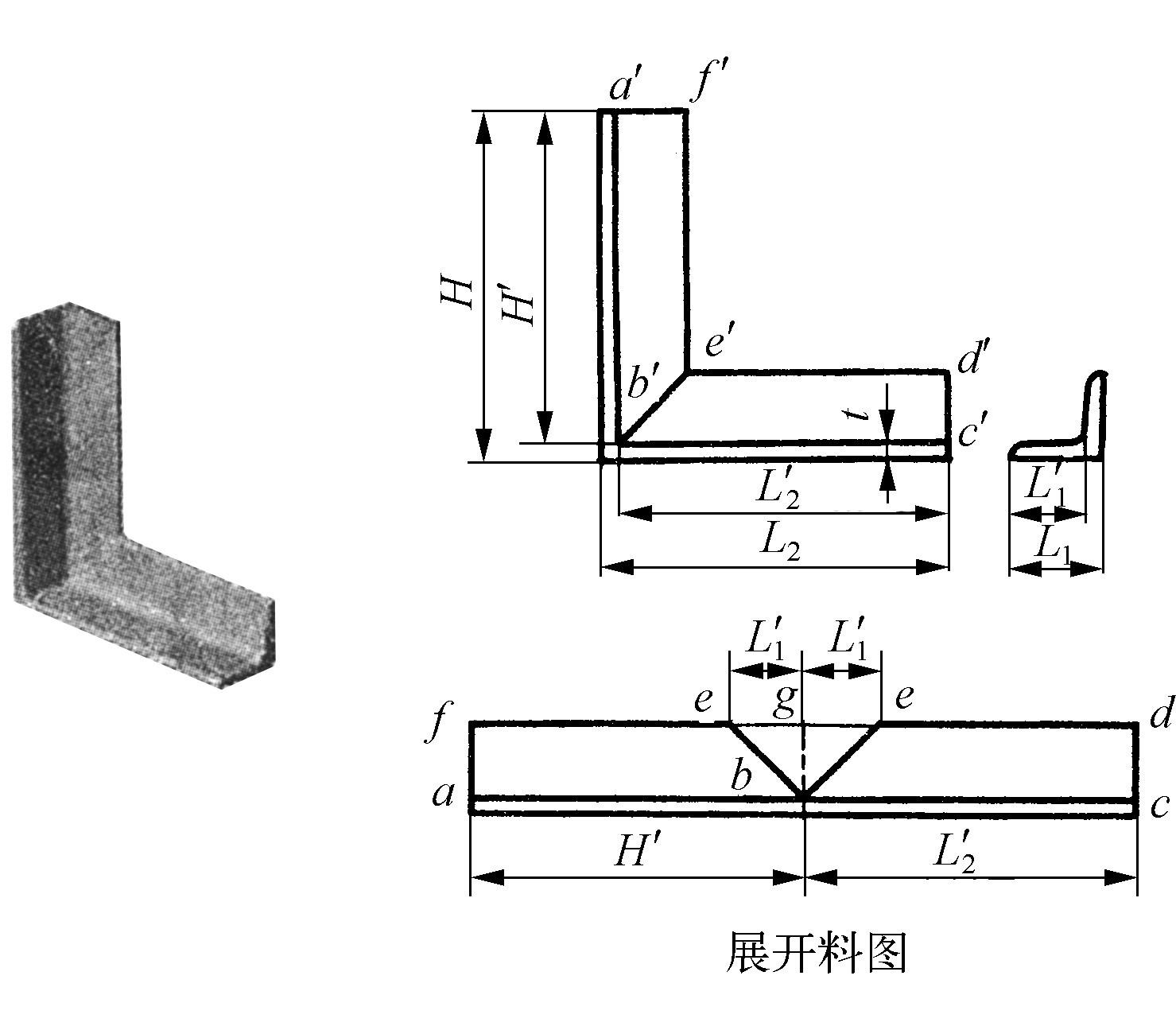

图2-113是角钢内弯90°折角的投影图和展开料图。展开时，应按角钢里皮计算展开料的长度和切角尺寸：　

H边下料长度H′=H-t

L2边下料长度L2′=L2　-t

切角尺寸L1′=L1　-t

图2-113　角钢内弯90°折角的展开

2.　角钢内弯钝折角

图2-114　是角钢内弯钝折角的投影图和展开料图。有关尺寸计算如下：　

L1边下料长度　L1　′=L1　-t·tan

切角尺寸　L3＝·tan

图2-114　角钢内弯钝折角的展开

3.　角钢内弯锐折角

图2-115是角钢内弯锐折角的投影图和展开料图。有关尺寸计算如下：　

L1边下料长度　L1　′=L1　-t·cot

切角尺寸　L3＝·tan

图2-115　角钢内弯锐折角的展开

4.　角钢圆角内弯任意角

图2-116是角 ......     （共1746字）    [阅读本文]>>
