二、槽钢制件

1.　槽钢折角立弯90°

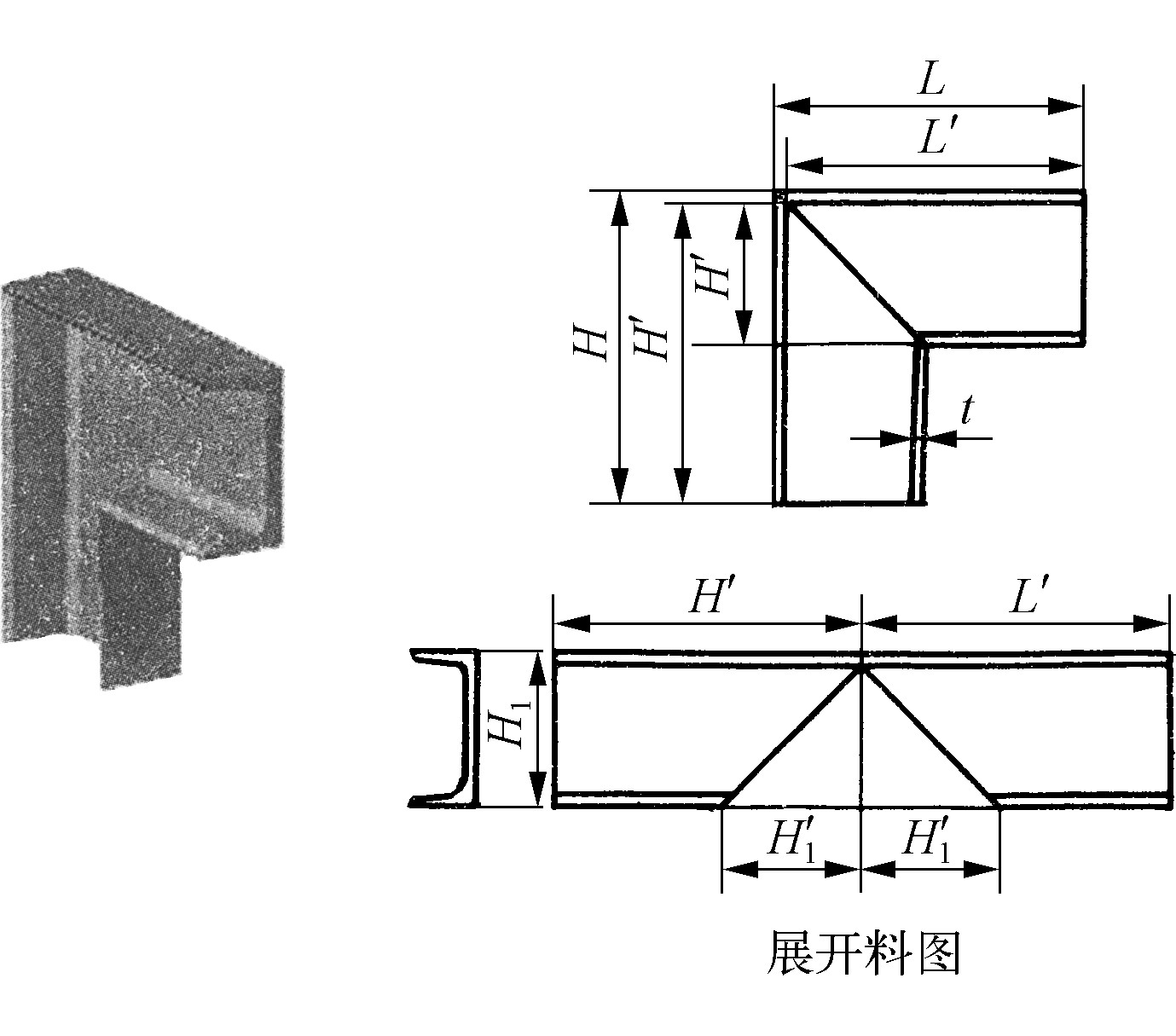

图2-128是槽钢折角立弯90°制件的投影图和展开料图。有关尺寸计算如下：　

　L边下料长度　L′=L-t

　H边下料长度　H′=H-t

　展开料全长　 S=L′+H′　

　切角尺寸　H1′=H1　-t

图2-128　槽钢折角立弯90°的展开

2.　槽钢折角立弯任意角

图2-129是槽钢折角立弯任意角制件的投影图和展开料图。有关尺寸计算如下：

　L边下料长度　L′＝L-t·cot

　H边下料长度　H′＝H-t·cot

　展开料全长S=L′+H′　

　切角尺寸　H2　′=·cot

图2-129　槽钢折角立弯任意角的展开

3.　槽钢双向立弯折

图2-130是槽钢双向立弯折制件的投影图和展开料图。有关尺寸计算如下：　

　H1段下料长度　H1　′=H1　-t·cot

　中 ......     （共1149字）    [阅读本文]>>
