第一章 电动机通用的控制电路
电气故障或事故不仅损坏电气设备，严重时还会使整个变电所停电，生产停产，造成重大的经济损失，甚至危及人身安全。电气设备发生故障时，运行维护电工要根据生产设备操作人员反映的异常声音、振动、气味、温度、变色、...查看详细>>
228字第一节 最简单的电动机控制电路与故障

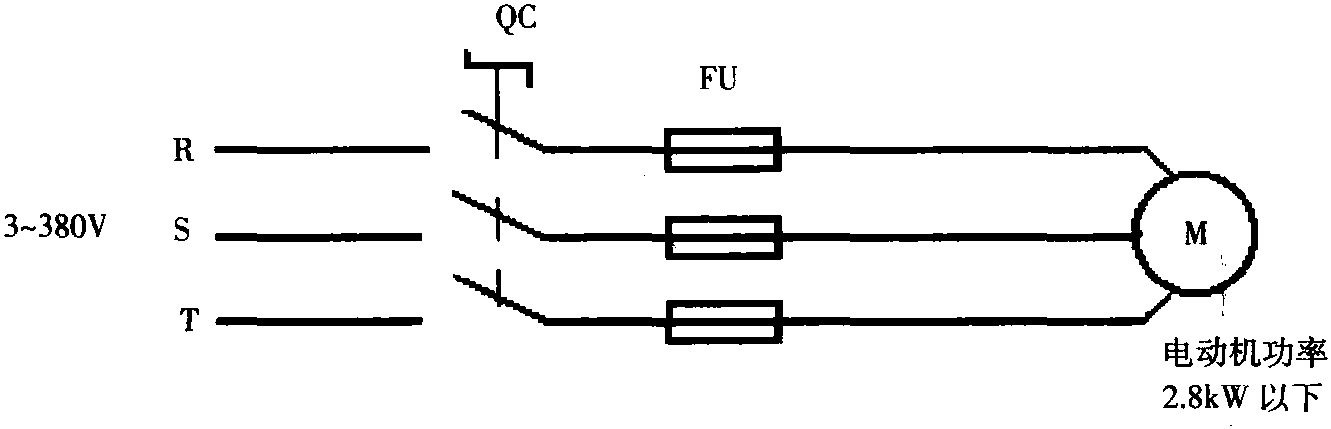

采用转换开关来直接控制电动机是最简单的控制方法，主电路设备有转换开关QC、熔断器FU、电动机M。...查看详细>>
48字
一、电动机的启动与停止
主电路中有熔断器三只，熔断体的额定电流按电动机额定电流的2～2.5倍选择，用来作为电动机过载、短路保护。通过操作转换开关内触点的接通或断开，来控制电动机的启动与停止。控制电路如图1-1所示。合上转换开关...查看详细>>
171字1图二、常见故障的位置与处理方法
1.合上转换开关后，电动机不能启动，并发出“嗡嗡”的声音故障点：主回路熔断器熔断一相。查出电缆的中间接头有一相断线，用500V兆欧表检测电动机三相绕组的对地绝缘，200MΩ，绝缘合格。将断线接好，更换新...查看详细>>
820字2图
三、转换开关控制接触器启停电动机的控制电路 (图1-3)
1.电动机的启动与停止合上转换开关QC(触点接通)，电源R相→控制回路熔断器FU→1号线→转换开关QC闭合的触点→3号线→交流接触器KM线圈→4号线→热继电器EH的常闭触点→2号线→电源N极，电路接通，...查看详细>>
1745字1图第二节 电动机基本控制电路工作原理与故障处理
能够满足对电动机进行启动与停止操作，在故障情况下保护装置动作，接触器断电释放，电动机停止运转的控制电路，称为电动机基本控制电路。...查看详细>>
64字
一、电动机基本控制电路之一

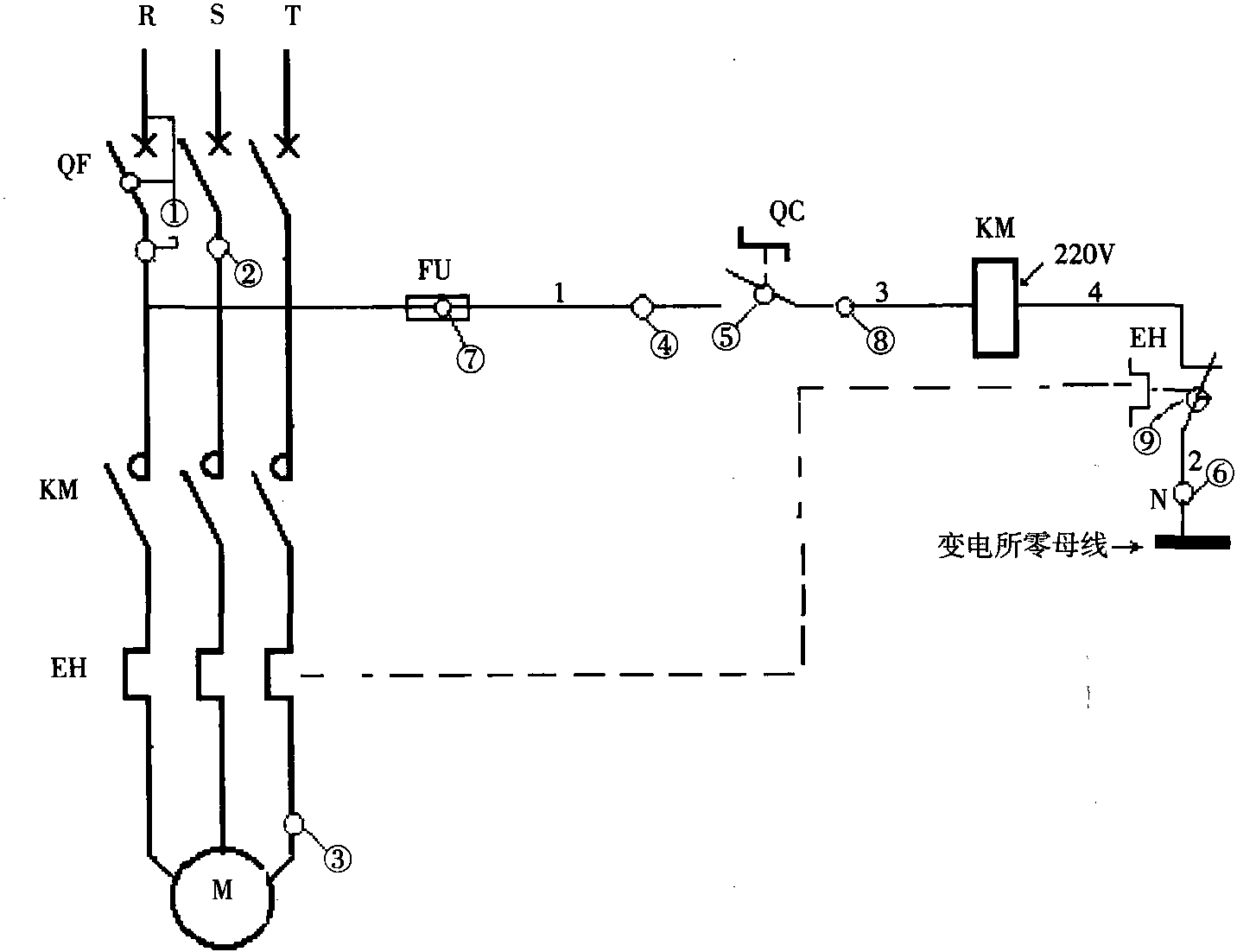

图1-4所示的是电动机通用的基本控制电路，交流接触器KM线圈工作电压为交流220V。图中的N表示是从变压器二次(0.4kV)绕组中性点引出的线，称工作零线或中性线。电路中的设备有三相低压断路器QF、熔断...查看详细>>
1492字3图
二、电动机基本控制电路之二

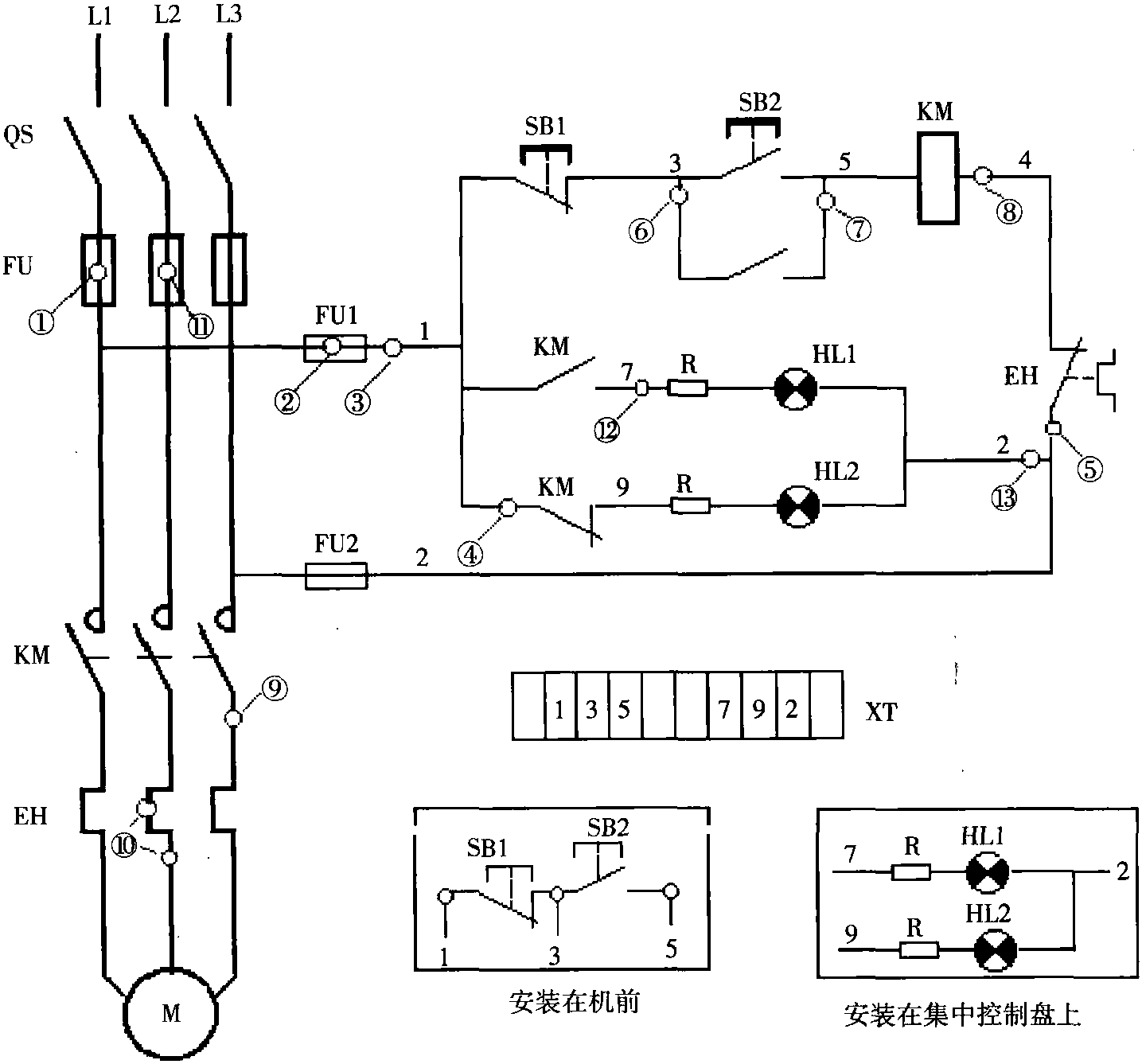

图1-7所示的厂矿生产设备通用的电动机控制电路，与图1-4通用的电动机控制电路相比较，回路中增加了表示电动机运行与停止状态的信号灯。图1-7通用的电动机控制电路之二图1-4通用的电动机控制电路图之一(线...查看详细>>
3870字10图

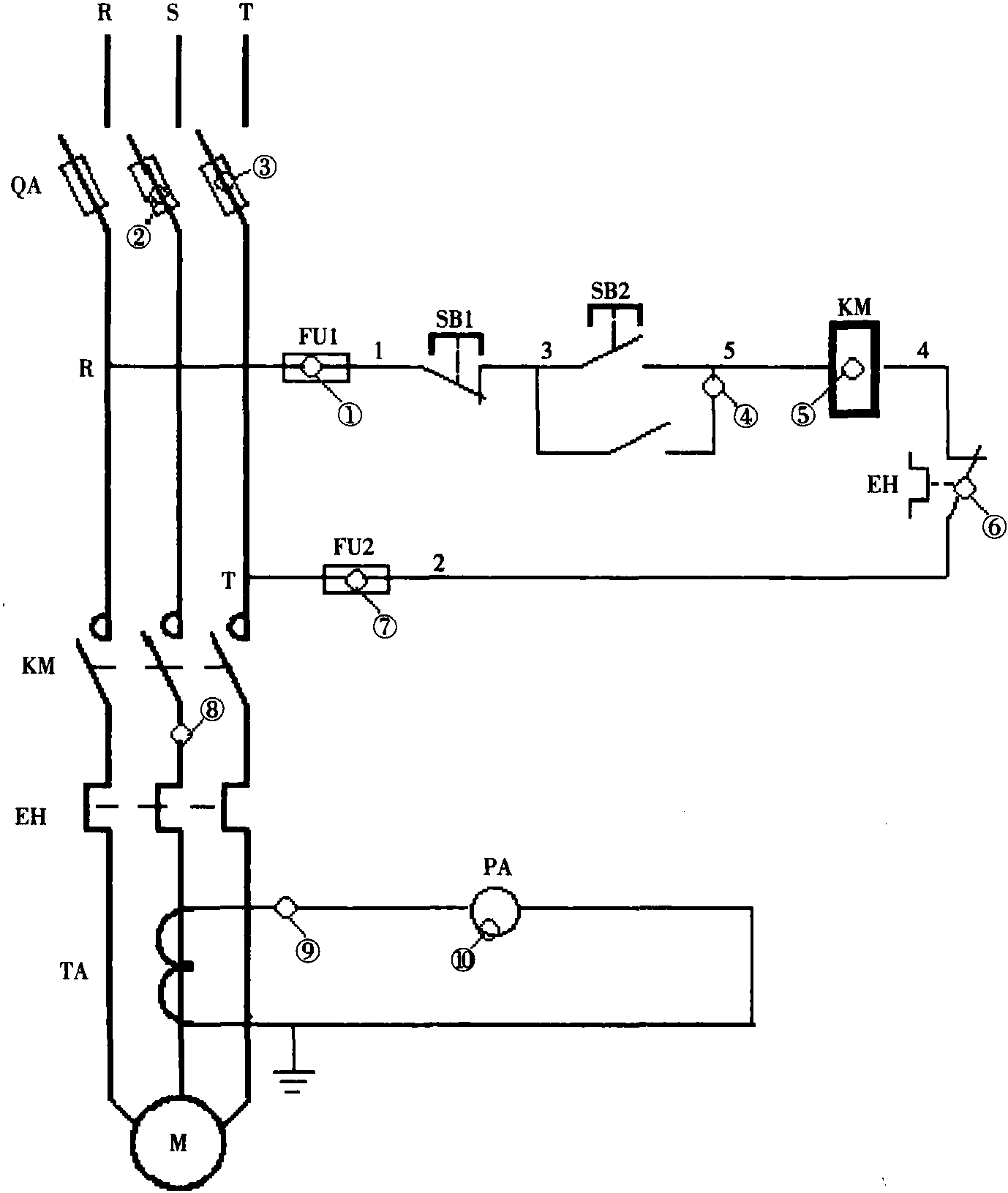

三、电动机基本控制电路之三 (图1-16)

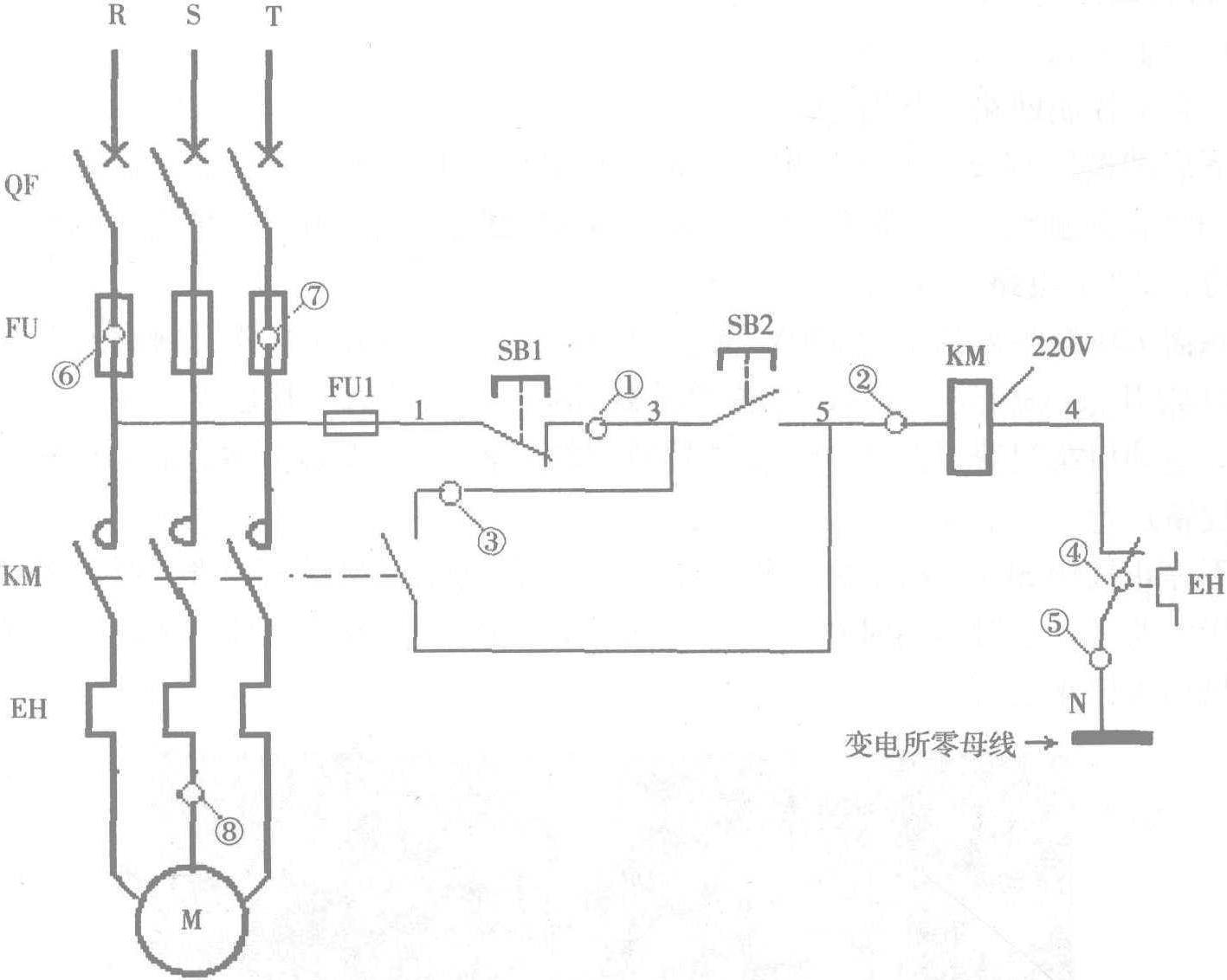

1.启动运转按下启动按钮SB2，电源R相→控制回路熔断器FU1→1号线→停止按钮SB1常闭触点→3号线→启动按钮SB2常开触点(按下时闭合)→5号线→接触器KM线圈→4号线→热继电器EH的常闭触点→2号...查看详细>>
1332字2图
一、一处启动两处停止的电动机控制电路(～380V)
一处启动两处停止的控制电路接线方式，是将两个停止按钮(常闭触点)串联后，构成一处启动两处停止的控制电路，增加的停止按钮或转换开关一般称紧急停止开关。电路接线如图1-18所示。一处启动两处停止的控制电路实...查看详细>>
1189字2图
