1.4.5.1 剖切符号
剖切符号分为剖面剖切符号和断面剖切符号两种。用粗实线绘制，剖切位置线长6～10mm，剖视方向线长4～6mm。绘图时，剖面剖切符号不宜与图面上的图线相接触。剖切符号的编号宜采用阿拉伯数字，按顺序由左至右，由下至上连续编排，并应注写在剖视方向一侧。
剖面图或断面图，如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。

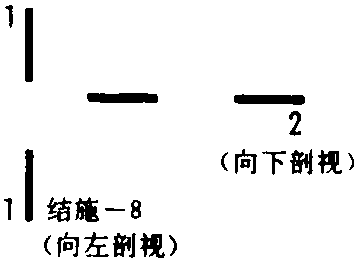

剖面剖切符号与断面剖切符号见图1.4.2。
(a)断(截)面剖切符号
(b)剖面剖切符号
图1.4.2 剖切符号
1.4.5.2 索引符号
索引符号用细实线绘制，直径10mm，各种索引符号表示方法见图1.4.3。
图1.4.3 索引符号
1.4.5.3 ...... （共896字） [阅读本文]>>
