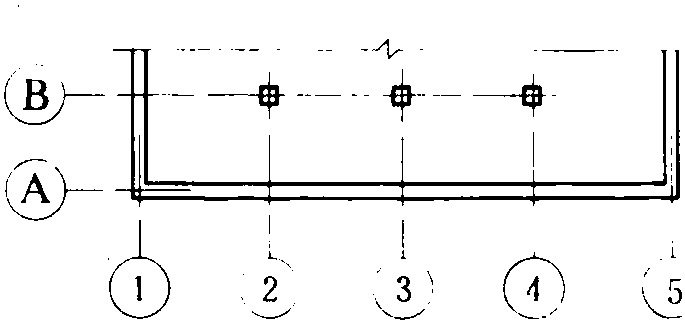

定位轴线应用细点划线绘制。定位轴线编号的圆圈用细实线绘制，直径8mm，用于详图时可增至10mm。轴线编号宜编注在平面图的下方与左侧。编号顺序应从左至右用阿拉伯数字编写，从下至上用拉丁字母编写，其中I、O、Z不得用做轴线编号，以免与数字1、0、2混淆，如字母数字不够，可用AA、BA……或A1、B1……定位轴线也可采用分区编号，编号的注写形式应为分区号—该区轴线号。附加轴线的编号应用分数表示。一个详图适用几根定位轴线时，应同时注明各有关轴线的编号。通用详图的定位轴线，应只画圆，不注写轴线标号。各种情况下的轴线标注方法见图1.4.8。
(a)轴线编号
(b)轴线分区编号
(c)折线形 ...... （共346字） [阅读本文]>>
土木工程专业毕业设计1.1.5.1人体活动空间尺度(见图1.1.1)人体活动所占空间尺度图中各项人体活动尺度已包括一般衣服厚度及鞋的高度(各为20mm)，寒冷地区应按冬衣厚度适当增加(人体宽度及厚度各增40mm)。在考虑人
土木工程专业毕业设计1.2.3.1建筑基地建筑基地是指使用基地(地块)四周红线框定之用地。红线分为道路红线和建筑红线。道路红线是指城市道路(公用设施)用地与建筑用地之间的用地分界线;建筑红线是指建筑用地相互之间的用地分界线
土木工程专业毕业设计基地总平面应根据设计任务书和城市规划的要求，对建筑布局、竖向、道路、绿化和管线及环境保护等进行综合设计。1.2.4.1建筑布局用图解方式研究建设项目各组成部分的关系——联系、干扰、次序以及它们对场地环境
土木工程专业毕业设计一般民用建筑的耐火等级分为四级，可根据建筑物的使用性质和重要性来确定其耐火等级。不同的耐火等级对建筑物的层数、建筑面积、建筑总长度都有限制要求，详见表1.3.1。民用建筑的耐火等级、层数、长度和建筑面积
土木工程专业毕业设计消防道路可结合交通布置，但应考虑消防车道下的暗沟和管道应能承受大型消防车的能力。靠近建筑物一侧的消防车道不应设置影响消防扑救、登高的绿化带及架空管线等。街区内的消防道路布置见图1.3.2。图1.3.2街
