为了研究物体内某一点的应力状态，取一个很小(包含这一点在内)的六面体(又称单元体)，使六面体的面分别与直角坐标的x，y和z轴垂直，见图2-1-1。
图2-1-1 直角坐标系中单元体上的应力分量
一点的应力状态就是通过这一点的单元体各个面上的应力分量的全体。每个面上有一个总的应力矢量，即px，py和pz，下标表示所在截面的方向。每个总应力矢量又可分解为三个应力分量：
px分解为：σx，τxy，τxz;
py分解为：σy，τyx，τyz;
pz分解为：σz，τzx，τzy。
每个面上的三个应力分量中有一个是垂直该面的应力分量，称为正应力，如σx，σy和σz;其他两个是平行于该面的，称为剪应力，如τxy，τxx，τyx，τyz，τzx ...... （共578字） [阅读本文]>>

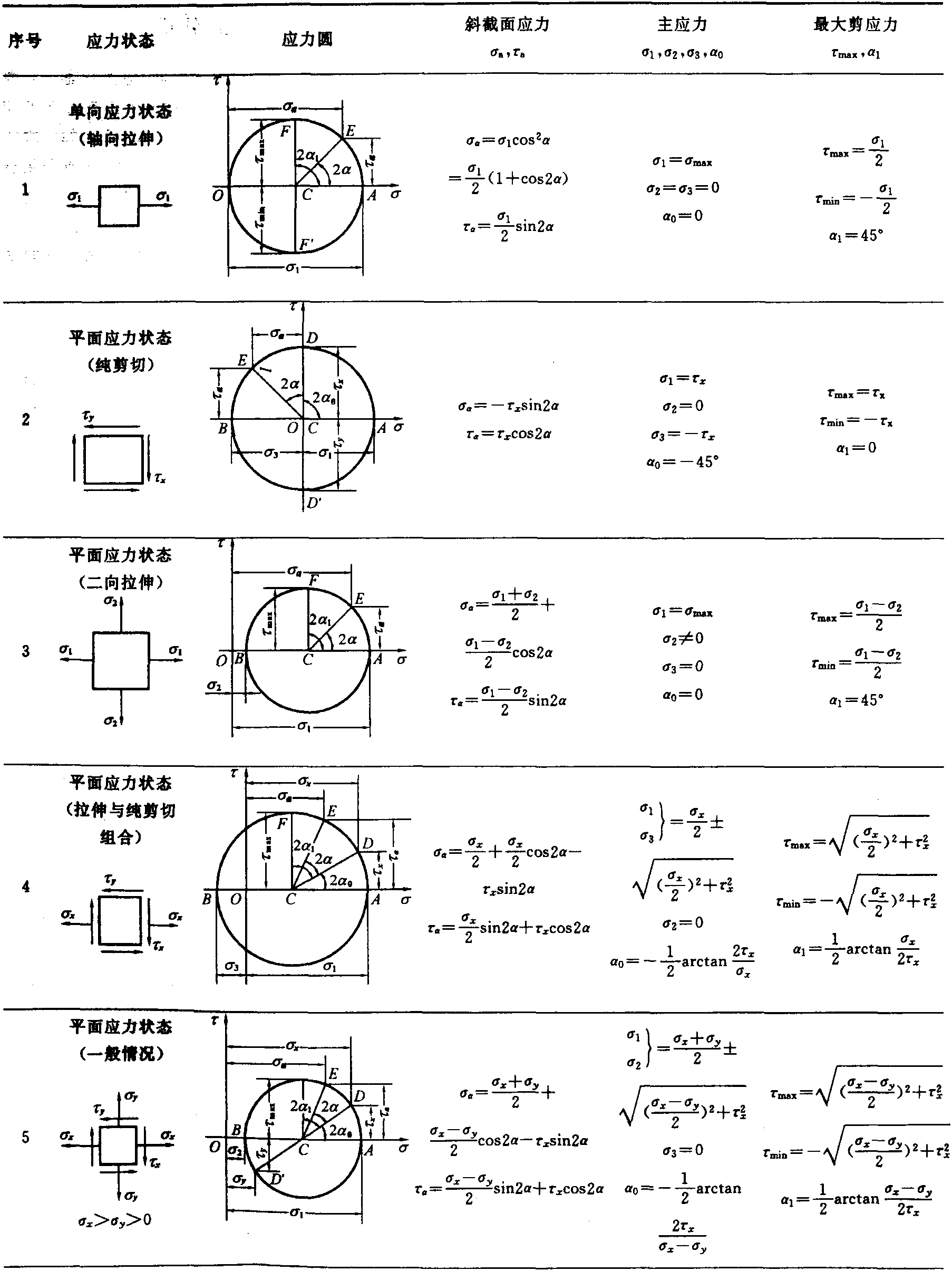

机械工程材料测试由于物体的几何形状、受力状态和边界(支承)条件的不同，其应力状态也不尽相同，为了研究和计算方便必须将它分类。为此，首先定义二个概念;主平面——剪应力为零的平面称为主平面。任何一个单元体通过旋转都可找到对
机械工程材料测试a.任意斜截面上的应力式中σα，τα为任意斜截面上的正应力和剪应力(MPa)。b.主应力c.主平面α0的两个值(即α0和α0+π/2)分别对应于两个主平面，其主应力分别为σ1和σ2。d.最大剪应力及其作

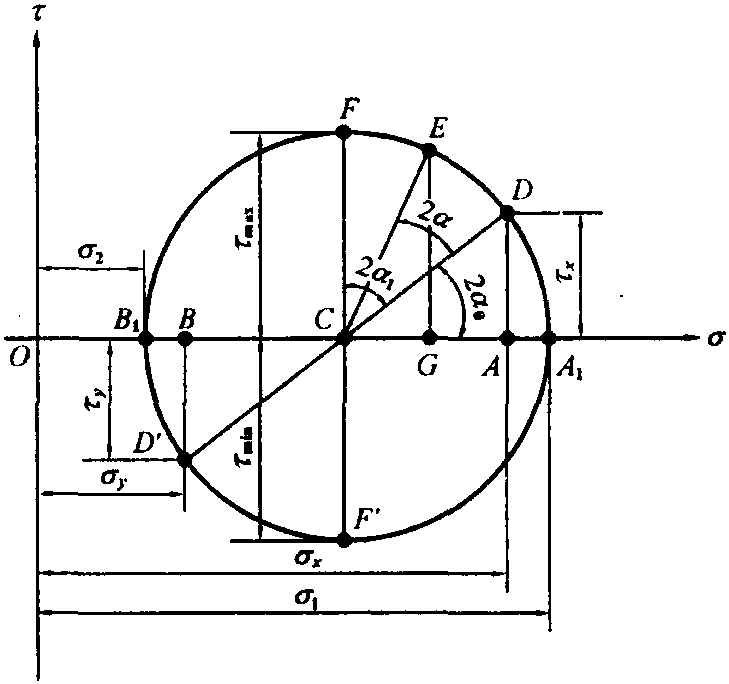

机械工程材料测试1.莫尔圆的画法图解法又称莫尔圆法或应力圆法，其作法见图2-1-2，取横坐标为正应力σ，纵坐标为剪应力τ，截取OA=σx，OB=σy，然后过A点作σ轴的垂线段AD=τxy，同样，过B点作σ轴的垂线段BD
机械工程材料测试在工程实践中，大部分零部件都可近似地简化为受单向应力状态或平面应力状态，从而得到一个初步的应力估计值。当然，严格地说，三向应力状态是最普遍的，当要求较高时，可用有限元法加以计算。例如：受压的柱体、受弯曲

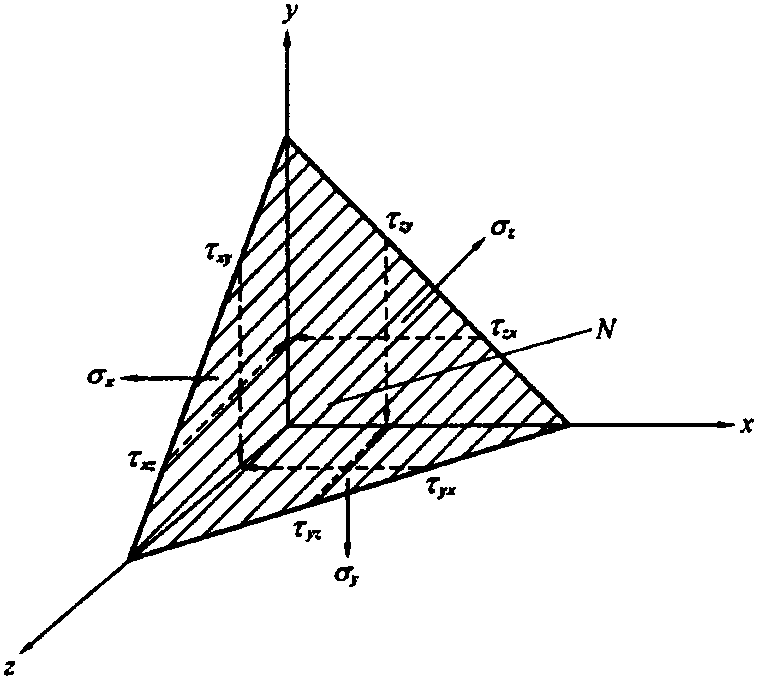

机械工程材料测试a.任意斜截面上的应力见图2-1-4，任意斜截面的外法线N与x，y和z轴的夹角的余弦分别为l，图2-1-4外法线为N的任意斜截面m和n，则此截面上的应力表达式为正应力σN＝σxl2+σym2+σzn2+
