1.5.2.1 凸模型式
1)圆形凸模
圆形凸模的结构，有以下几种型式：
①冲小圆孔凸模：为了增加凸模的强度与刚度，凸模非工作部分直径应做成逐渐增大的多级型式(图1-1-25)。
图1-1-25a所示适用于d=1～8mm，图1-1-25b所示适用于d=1～15mm。
②冲中型圆孔的凸模：如图1-1-26所示，适用于d=8～30mm。
以上3种凸模都有标准尺寸，设计时可供参考。

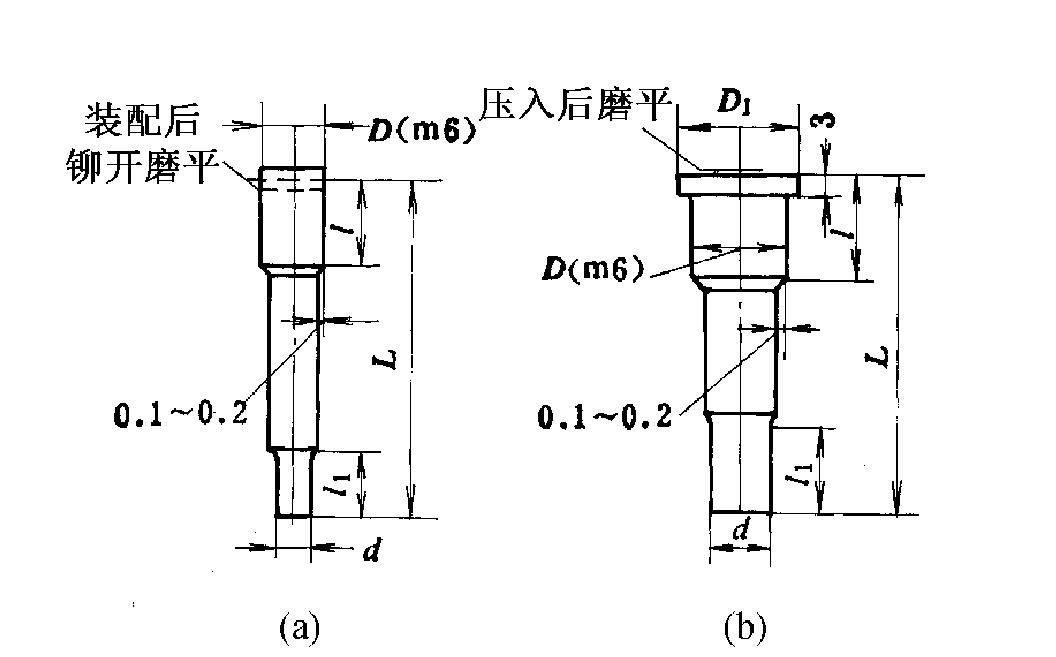

图1-1-25 标准圆凸模(之一)
图1-1-26 标准圆凸模(之二)
图1-1-27 圆凸模
图1-1-28 镶块式凸模
③冲大圆孔或落料用的凸模，如图1-1-27所示，一般用窝座定位，然后用3～4个螺钉紧固，为减少磨削加工面积，凸模中间部分外圆直径要车小，端面要加工成凹坑型式。如采用图1-1-28所示的 ...... （共2044字） [阅读本文]>>
