3.5.1　带料连续拉深的分类及应用范围

分类：模具实用技术设计287字

在成批或大量生产中，外形尺寸在60mm以内，材料厚度在2mm以内的工件，可采用带料连续拉深。由于带料连续拉深时不能进行中间退火，因此，用于连续拉深的材料必须具有高塑性。H62、H68黄铜，08F、10F钢都适宜于带料连续拉深，LF21软铝合金和可伐合金(Ni29Co18)也可用于连续拉深。

带料连续拉深的分类及应用范围列于表1-3-28。

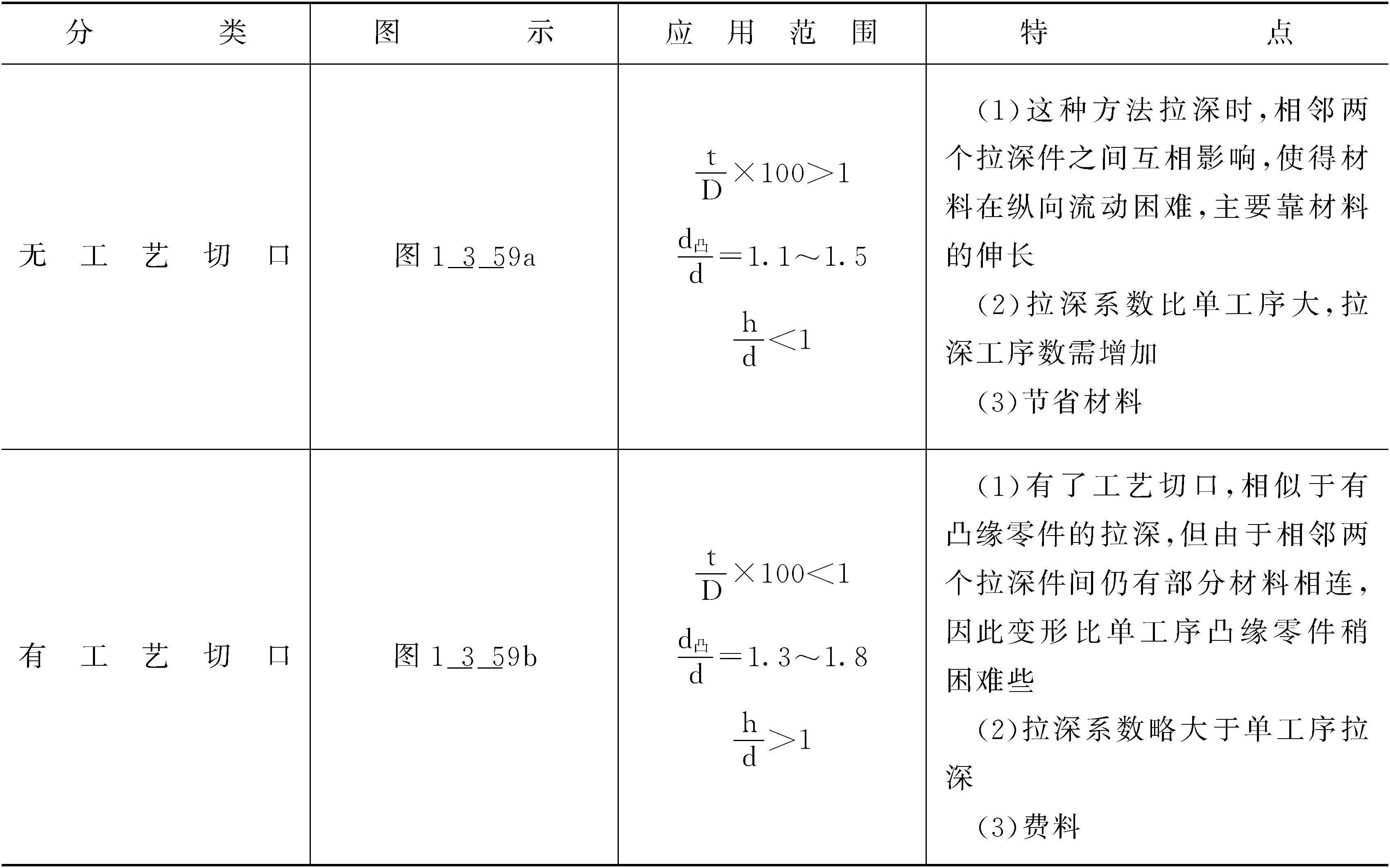

表1-3-28　带料连续拉深的分类及应用范围

注　t——材料厚度;D——包括修边余量的毛坯直径;d凸——凸缘直径;d——工件内径;h——工件高度。

图1-3-59　带料连续拉 ......     （共287字）    [阅读本文]>>
