3.5.2　带料连续拉深的料宽和进距的计算

分类：模具实用技术设计395字

在带料上作连续拉深时，料宽和进距由表1-3-29所示公式确定。

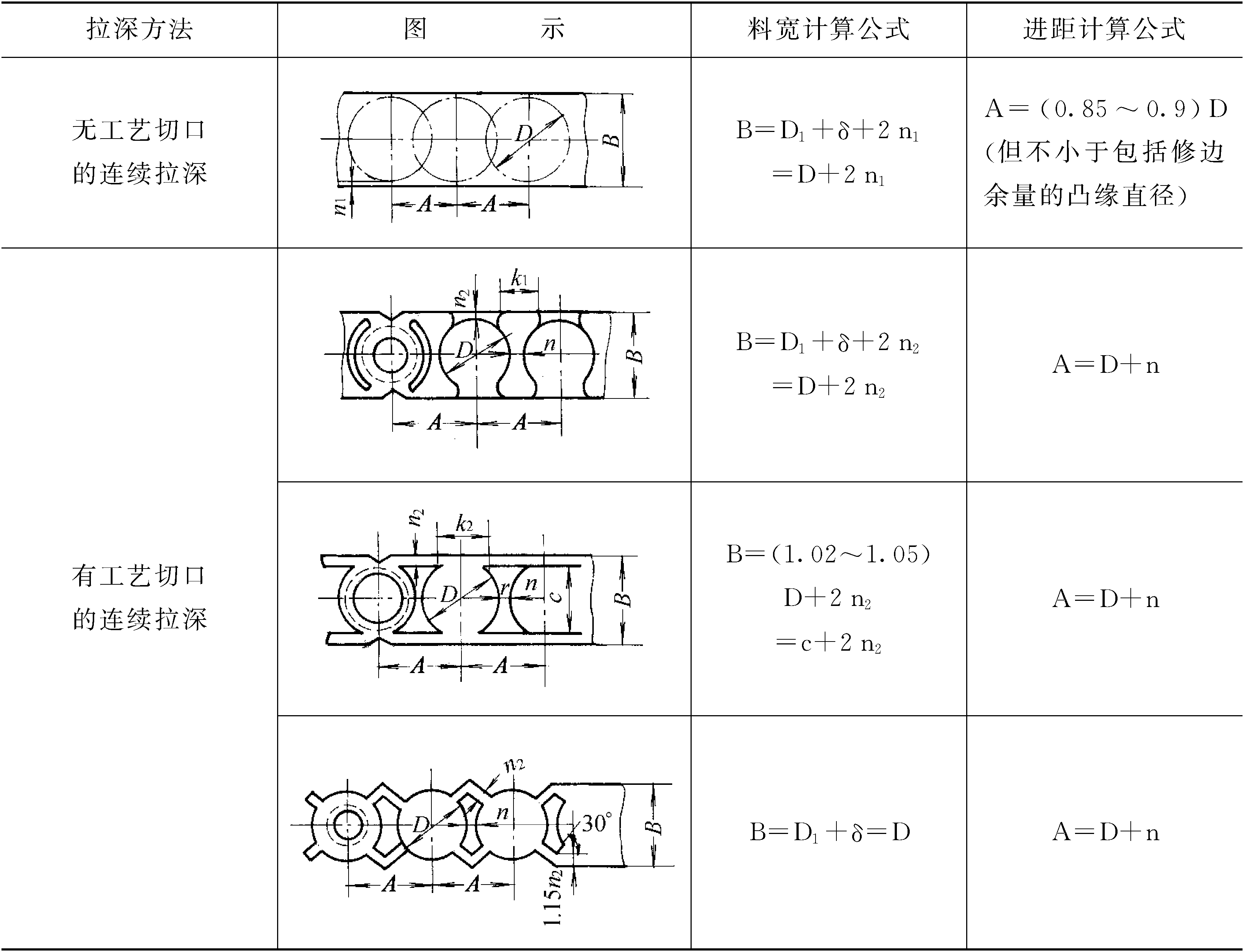

表1-3-29　带料连续拉深的料宽和进距计算公式

注　A——带料送进进距，mm;

B——带料宽度，mm;

D1——毛坯的计算直径，mm(与一般带凸缘筒形件毛坯计算相同);

δ——修边余量，mm(见表1-3-30);

D——包括修边余量的毛坯直径，mm;

n1，n2——侧搭边宽度，mm(见表1-3-31);

n——相邻切口间搭边宽度或冲槽最小宽度，mm(见表1-3-31);

c——工艺切口宽度，mm(见表1-3-31);

k1，k2——切口间跨度，mm(见表1-3-31);

r——切口圆角半径，mm(见表1-3-31)。

表1-3-30　修边余量

mm

表1-3-31　带料连续拉深搭边及切口参数推荐数值

m ......     （共395字）    [阅读本文]>>
