3.5.3　带料连续拉深的拉深系数和拉深相对高度

分类：模具实用技术设计786字

带料连续拉深总拉深系数的计算方法，与带凸缘的筒形件拉深系数的计算相同：

总拉深系数

m总＝d/D=m1·m2·…·mn

式中　d——工件直径;

　m1，m2，…，mn——各次拉深系数。

总的拉深系数可按表1-3-32采用。

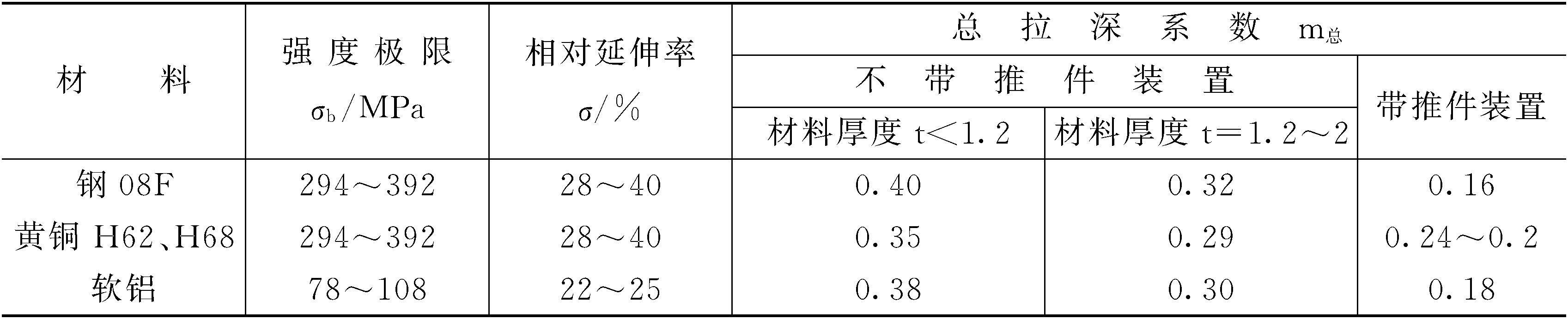

表1-3-32　总拉深系数m总的数值

3.5.3.1　无工艺切口的带料连续拉深系数

无工艺切口的带料连续拉深可以看成是宽凸缘零件的拉深，但由于相邻两个拉深件变形时相互有牵制，变形比较困难，因此，其拉深系数要选得更大一些。

无工艺切口的带料连续拉深的第一次拉深系数m1列于表1-3-33，最大相对高度h/d1列于表1-3-34。以后各次的拉深系数列于表1-3-35。

表1-3-33　无工艺切口的第一次拉深系数m1(材料：08、10)

......     （共786字）    [阅读本文]>>
