3.7.2　拉深模工作部分尺寸的确定

分类：模具实用技术设计706字

1)确定凸模和凹模工作部分尺寸时，应考虑模具的磨损和拉深件的弹复，其尺寸公差只在最后一道工序考虑。

2)最后一道工序凸、凹模工作部分尺寸，应按拉深件的尺寸标注方式的不同，由表1-3-44所列公式进行计算。

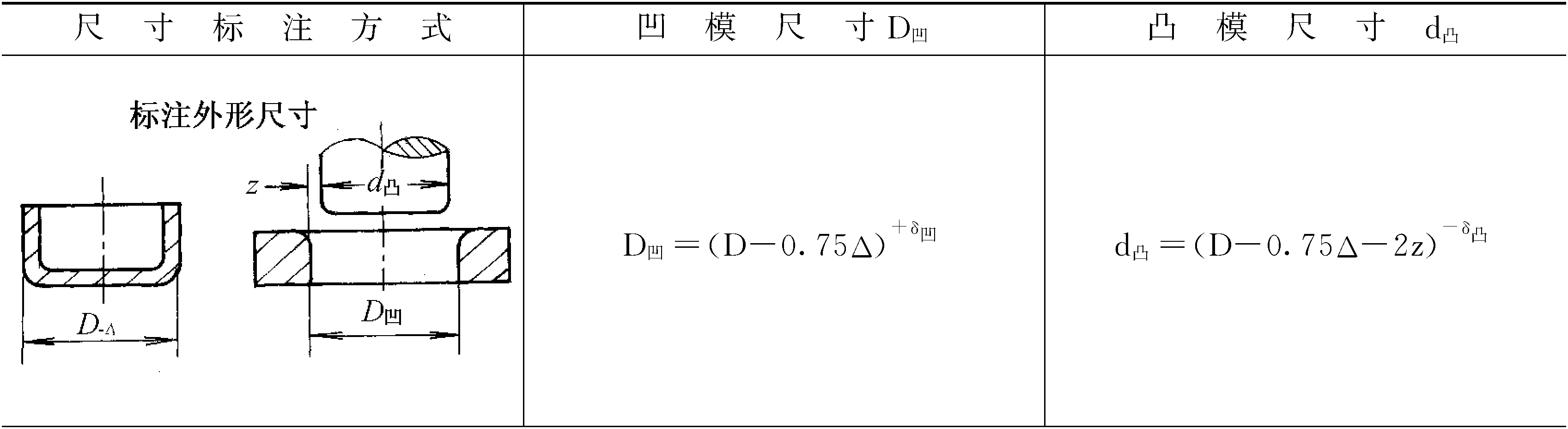

表1-3-44　拉深模工作部分尺寸计算公式

续表1-3-44

注　D凹——凹模尺寸;

d凸——凸模尺寸;

D——拉深件外形的基本尺寸;

d——拉深件内形的基本尺寸;

z——凸、凹模的单边间隙;

δ凹——凹模的制造公差;

δ凸——凸模的制造公差。

3)凸、凹模的制造公差

①圆形凸、凹模的制造公差，根据工件的材料厚度与工件直径来选定，其数值列如表1-3-45。

表1-3-45　圆形拉深模凸、凹模的制造公差

mm

注　①表列 ......     （共706字）    [阅读本文]>>
