4.2.2　外缘翻边

分类：模具实用技术设计641字

外缘翻边分外凸轮廓和内凹轮廓的翻边两种。外凸轮廓的翻边也叫压缩类翻边(图1-4-11a)，其变形性质和应力状态类似于不用压边圈的浅拉深。内凹轮廓的翻边也叫伸长类翻边(图1-4-11b)，与孔的翻边相似。

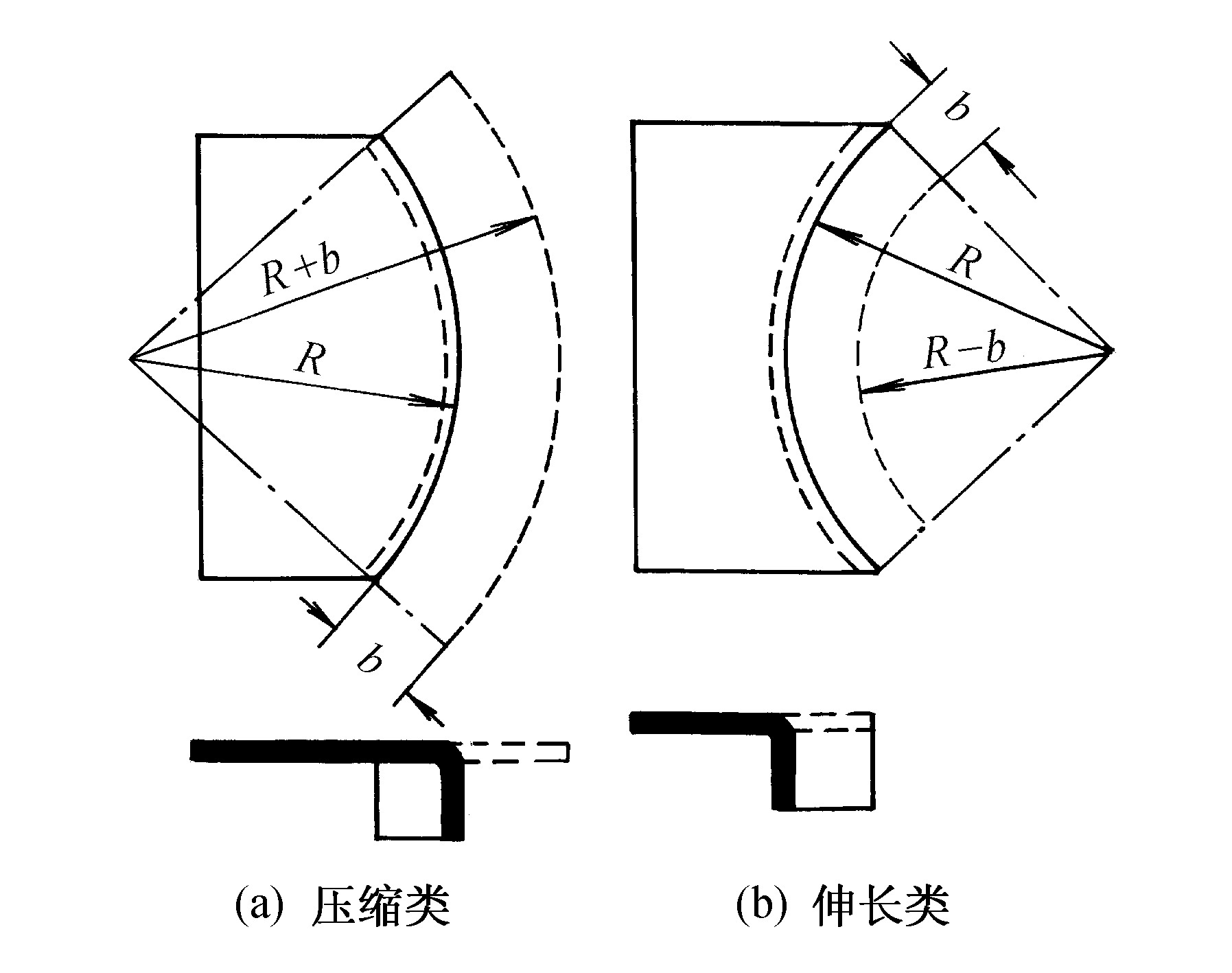

图1-4-11　压缩类和伸长类外缘翻边

压缩类翻边，在翻边的凸缘内产生压应力，易于起皱。伸长类翻边，凸缘内产生拉应力而易于破裂。外缘翻边的应变分布及大小主要决定于工件的形状，变形程度E用下式表示：

压缩类：

E压＝

伸长类：

E伸＝

各种材料在外缘翻边时的允许变形程度E见表1-4-4。

表1-4-4　外缘翻边时材料的允许变形程度

%

当把不封闭的外缘翻边作为带有压边的单边弯曲时，翻边力可以按下式计 ......     （共641字）    [阅读本文]>>
