TDV6 3.0L柴油机配备高压 (HP)共轨燃油喷射系统。高压燃油泵向6个喷油器的共用燃油管路 (共轨)输出同等压力油，并将压力控制在最佳水平，保持工作顺畅性。该系统包括以下部件： 高压燃油泵、燃油分供管、高压和低压 (LP)燃油管路、喷油器。

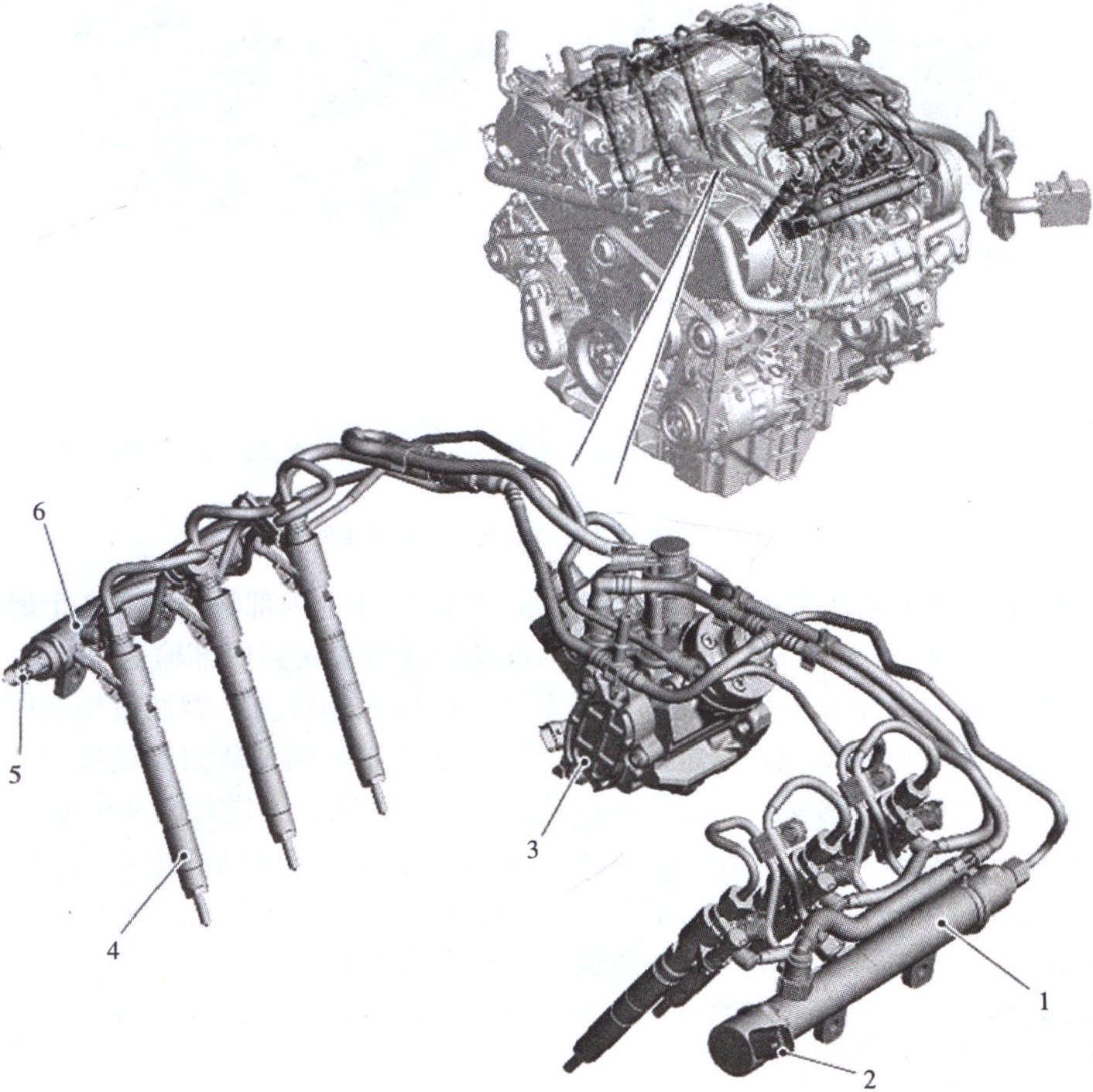

TDV6 3.0L柴油机高压共轨燃油喷射系统见图1-2-36。
1. 左侧燃油油轨 2.燃油压力控制阀 3. 高压燃油泵 4.喷油嘴 (6个) 5.燃油油轨压力传感器 6. 右侧燃油油轨
图1-2-36 TDV6 3.0L柴油机高压共轨燃油喷射系统
高压共轨燃油喷射系统具有预喷射和前导喷射 (具体取决于发动机的工作条件)功能，这能够降低燃烧噪音 (俗称柴油机爆震)。
燃油喷射压力的生成与发动机转速和燃油喷 ...... （共3464字） [阅读本文]>>
