发动机辐射控制系统 (排放控制系统) 包括废气再循环系统 (EGR系统) 和曲轴箱通风系统。
废气再循环系统用于控制再循环废气量，以便减少废气排放和燃烧噪音。该系统在发动机处于正常运行温度以及巡航状态下启用。

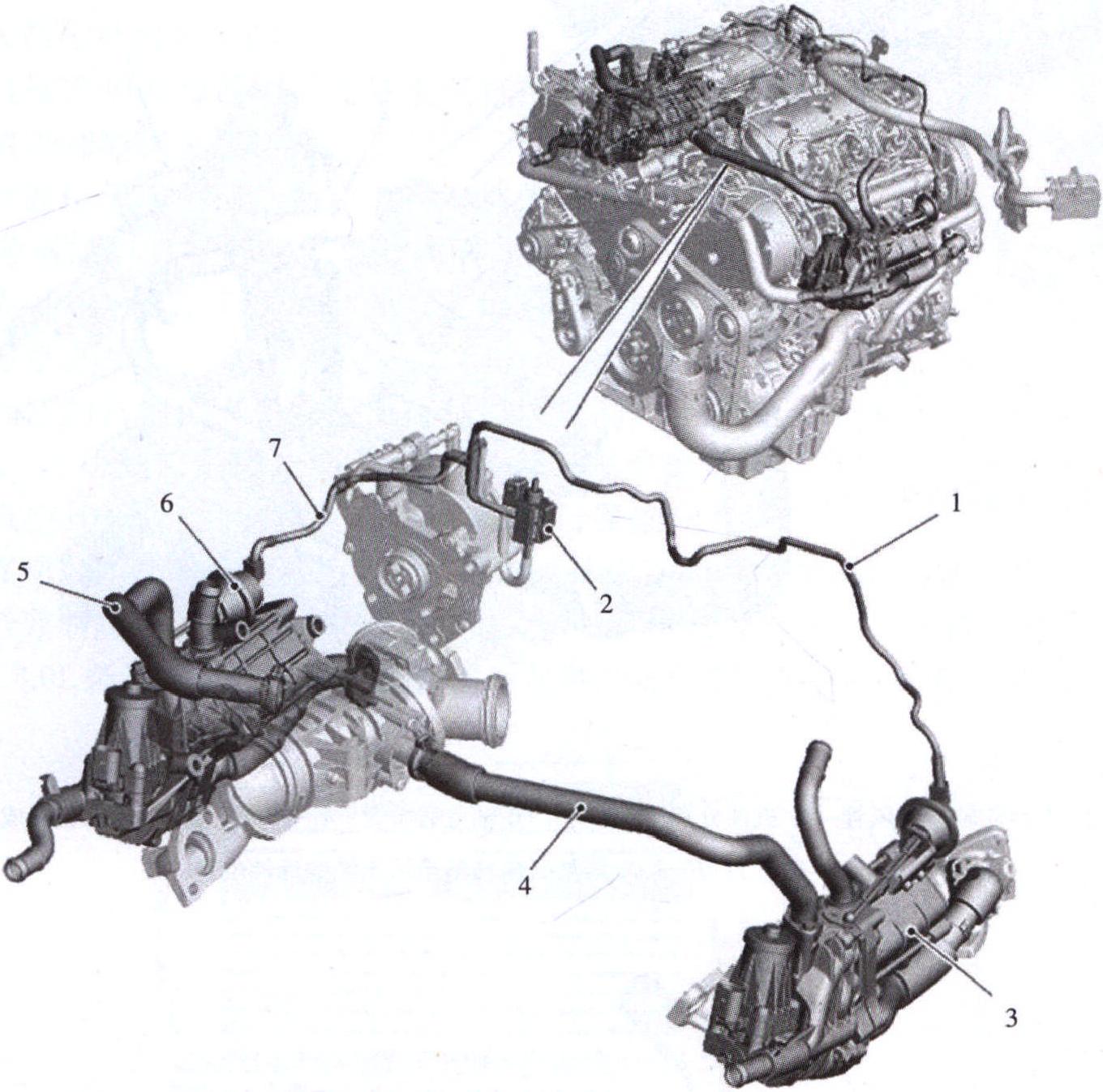

TDV6 3.0L柴油机废气再循环系统的部件位置见图1-2-61。
1.左真空管 2. EGR冷却器旁通阀电磁阀 3.左侧EGR冷却器和阀壳体 4.左侧EGR出口管 5.右侧EGR出口管 6.右侧EGR冷却器和阀壳体 7.右真空管
图1-2-61 TDV6 3.0L柴油机废气再循环系统的部件位置
曲轴箱通风系统确保在发动机运转过程中从曲轴箱排出的所有气体与机油颗粒分离，并通过洁净空气进气系统进行再循环。
TDV6 3.0L柴油机曲轴箱通风系统的部 ...... （共2650字） [阅读本文]>>
