进气分配和过滤系统用于清洁、压缩和冷却进气，该系统包括： 2个脏空气管道、2个空气滤清器、2个清洁空气管道、2个涡轮增压器、1个增压空气管、1个增压进气阀、2个进气冷却器、1个电子节气门、2个进气歧管。
空气流经脏空气管道、空气滤清器和清洁空气管道至涡轮增压器的压缩机进气管。涡轮增压器压缩空气，然后将压缩后的空气通过增压空气管传输至增压进气阀、进气冷却器、电子节气门和进气歧管。

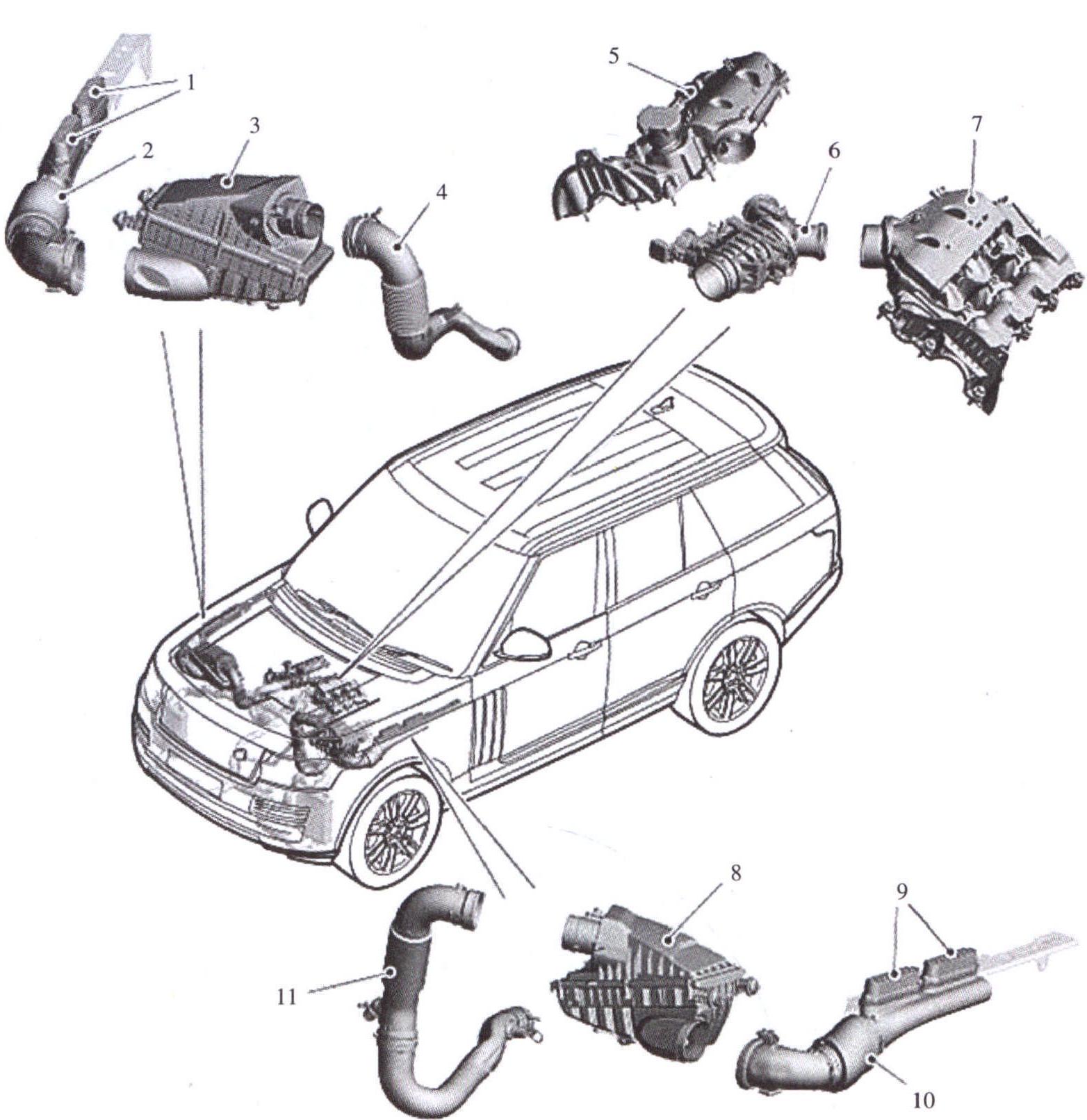

TDV6 3.0L柴油机进气分配和过滤系统的部件位置图1见图1-2-68。
1.右进气格栅 2.右脏空气管道 3.右空气滤清器 4.右清洁空气管道 5.右进气歧管 (与凸轮轴盖整合在一起) 6. 电子节气门 7.左进气歧管 ( ...... （共3077字） [阅读本文]>>
