TDV6 3.0L柴油机具有由发动机管理系统控制的发动机控制模块 (ECM)。发动机控制模块利用多个传感器的输入信号以及执行器的控制指令实现各种行驶条件下的最佳性能。

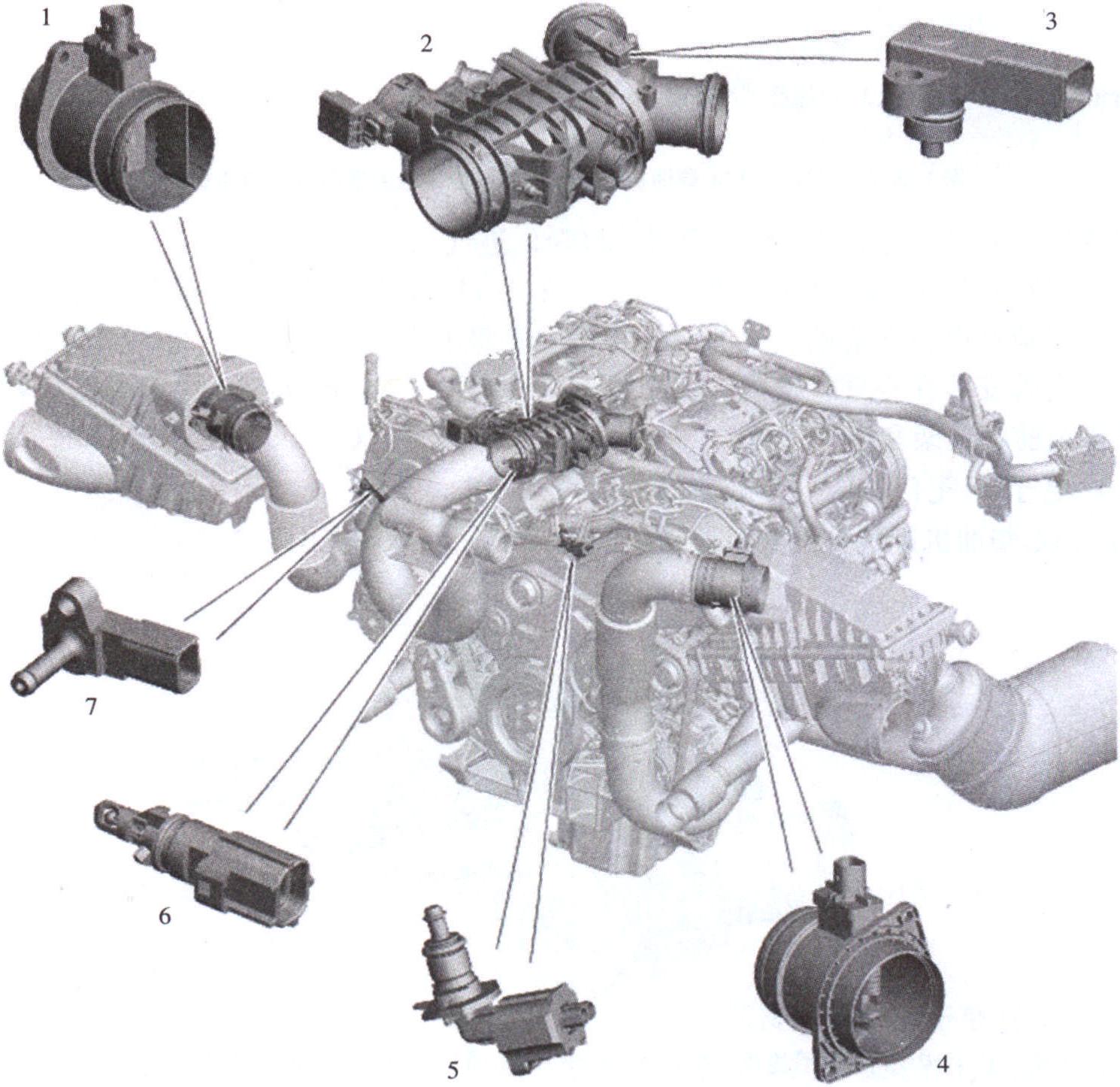

TDV6 3.0L柴油机管理系统的部件位置图1见图1-2-76。
1.空气质量流量和温度传感器 2.电子节气门 3.进气歧管绝对压力传感器 4.空气质量流量传感器 5.冷却液温度传感器 6.充气温度传感器 7.充气压力传感器
图1-2-76 TDV6 3.0L柴油机管理系统的部件位置图1
TDV6 3.0L柴油机管理系统的部件位置图2见图1-2-77。
1.加热型氧传感器 2.曲轴位置传感器 3.凸轮轴位置传感器
图1-2-77 TDV6 3.0L柴油机管理系统的部件位置图2
TDV6 3.0L柴油机管理系统的部件位置图3见图1-2-78 ...... （共7712字） [阅读本文]>>
