(一) 概述

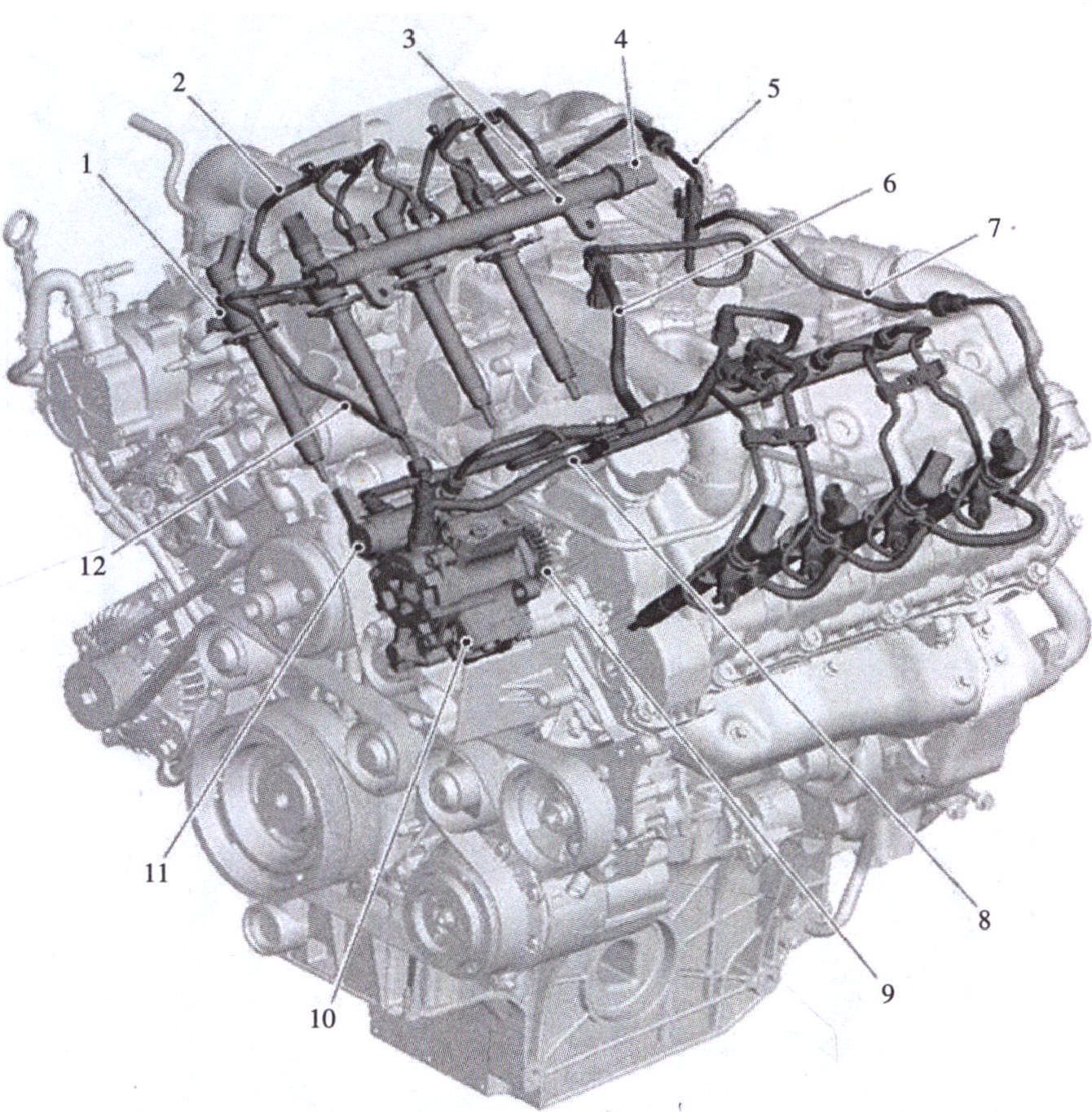

TDV8 3.6L柴油机高压共轨燃油喷射系统的部件位置见图1-3-45。
高压燃油泵将高压燃油传递至向8个喷油器供油的共用燃油管路 (共轨)。为了保证操作平滑性，将燃油压力控制在最佳水平，最高能够达到17MPa。
高压共轨燃油喷射系统具有预喷射功能，以降低燃烧噪音和机械负荷。燃油喷射时间和喷射量由压电式喷油器控制，压电式喷油器则由发动机控制模块控制。
高压共轨燃油喷射系统具有以下特性：
(1)为了更好地形成油雾，最高燃油喷射压力可达170MPa，从而提高发动机性能，降低排放。
(2) 可变喷射功能优化了发动机在所有运行条件下的混合气燃烧。
(3)在系统整个使用寿命中都保证低误差和高精 ...... （共5141字） [阅读本文]>>
