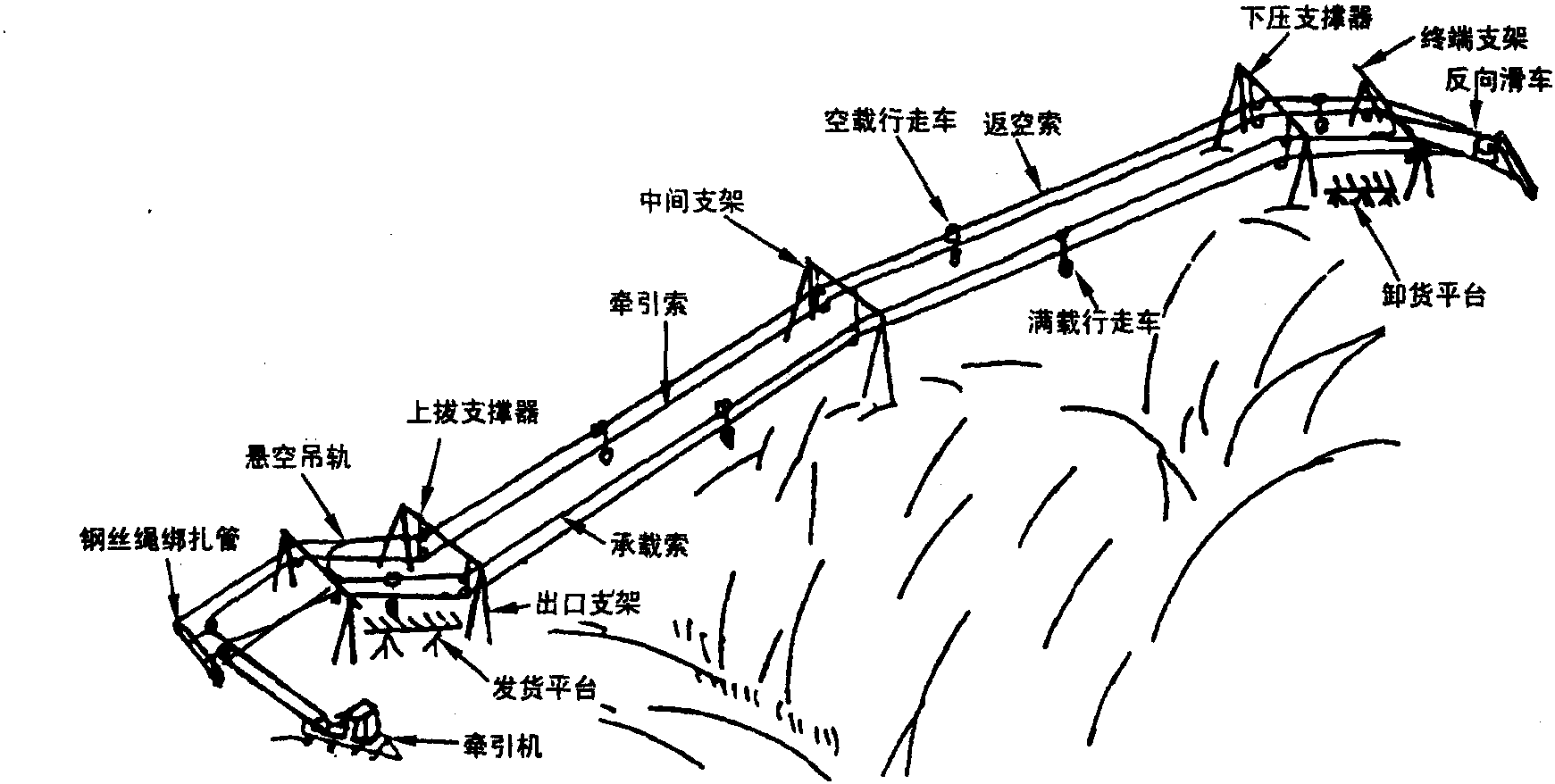

环状牵引索循环索道如图1-3-1-5所示。
图1-3-1-5 日本标准环状牵引索循环索道
图1-3-2-1所示为索道的起始端(发货场)结构图，包括1组悬空吊轨(由两根直线吊轨和1根U形吊轨构成)、1副出口支架、1副端部支架、2根纵向水平钢梁以及始端锚固、卷扬系统(在悬空吊轨下有装货平台，图中未画出来)。
图1-3-2-2所示为索道起始端锚固、卷扬系统示意图，由地锚分别锚固1根承载索和1根返空索，两索都可在起始端进行收紧和放松调节。牵引索在此处经转向滑车至卷扬牵引装置，两个转向滑车分别位于承载索和返空索的正下方。
图1-3-2-3所示为索道终端(卸货场)结构图，包括1组悬空吊轨(由两根直线吊轨和1根U形吊轨构 ...... （共837字） [阅读本文]>>
