1. 基本组成
发动机ECU(控制单元)主要由微处理器、输入电路、输出电路、A/D 转换器等组成，如图2.22 所示。ECU 的作用是根据传感器经输入电路送来的信号，用存储器中的控制程序进行运算和处理之后输出控制信号，通过输出电路控制点火器、喷油器、怠速控制阀等执行机构的工作。
(1)输入回路：微处理器只能识别0～5 V 的数字信号。但传感器输送给发动机ECU 的信号有两种：一种是数字信号，一种是模拟信号。输入电路可将模拟信号的杂波滤去，或将数字信号作削峰处理，换算成0～5 V 的方波，以便微处理器识别。

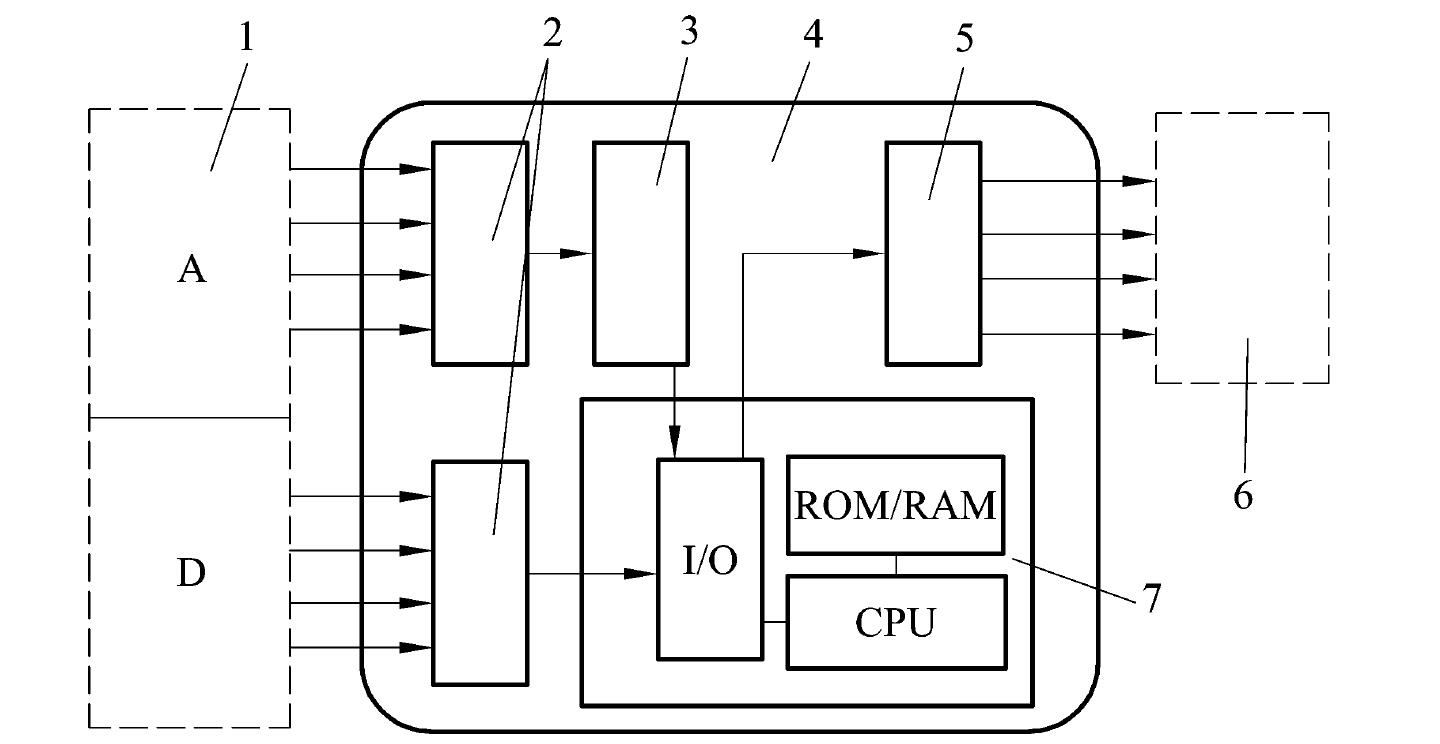

图2.22 发动机ECU 的组成
A—模拟信号输入;D—数字信号输入;1—传感器;2—输入回路;3—A/D ...... （共2096字） [阅读本文]>>
