在稳定短路情况下，电枢反应磁通Φad 全部穿过转子铁芯，这时的纵轴同步电抗xd =xσ+xad。

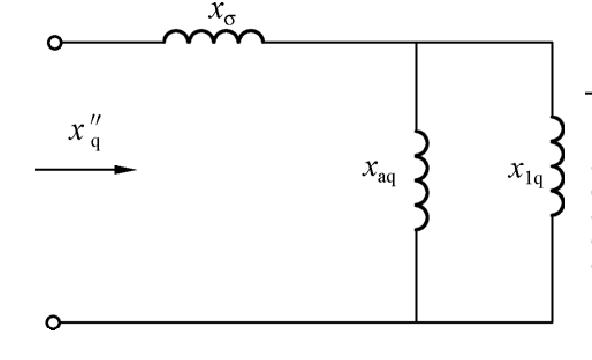

如果同步发电机不是出线端处发生短路，而是经过负荷阻抗短路，则由短路电流所产生的电枢磁场不仅有纵轴分量，而且也有横轴分量。由于沿着横轴的磁路与沿着纵轴的磁路有不同的磁阻，相应的电抗也有不同的数值。对于凸极机而言，横轴同步电抗xq 较纵轴同步电抗xd 为小。在突然短路初瞬，沿着横轴的电抗便为x′q 和x″q。x′q 称为横轴暂态电抗，x″q 称为横轴次暂态电抗。它们和相应的纵轴参数有不同的数值。
因为同步发电机在横轴没有励磁绕组，故一般来说，横轴暂态电抗和横轴同步电抗相等，亦即
x ...... （共537字） [阅读本文]>>
电力设备继电保护技术发电机主要由定子和转子两部分构成。在定子与转子间留有适当的间隙，通常将该间隙称为气隙。极对数为1的三相交流同步发电机的结构示意图如图1-1所示。在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中
电力设备继电保护技术转子磁场旋转时，每转过一对磁极，定子绕组中的电动势便历经一个周期。因此，定子绕组中电动势的频率可由每秒钟转过磁极的极对数来表示。设同步发电机的极对数(即一个N，一个S)为p，每分钟的转速为n，则频率为转
电力设备继电保护技术发电机空负荷特性是指发电机以额定转速空负荷运行时其电动势E0与励磁电流I1之间的关系曲线。当发电机处于空负荷运行状态，其端电压U就等于电动势E0，因此该曲线也就是空负荷时端电压与励磁电流的关系曲线。电动
电力设备继电保护技术所谓短路特性，是指发电机在额定转速下，定子三相绕组短路时，定子稳态短路电流I与励磁电流I1的关系曲线，即I=f(I1)，如图1-3所示。图1-3短路特性曲线在做短路特性试验时，要先将发电机三相绕组的出线
电力设备继电保护技术负荷特性是当转速、定子电流为额定值，功率因数cosφ为常数时，发电机电压与励磁电流之间的关系，即U=f(I1)。如图1-4所示为不同功率因数时的负荷特性曲线。当cosφ值不同，即可得到不同负荷种类的负荷
