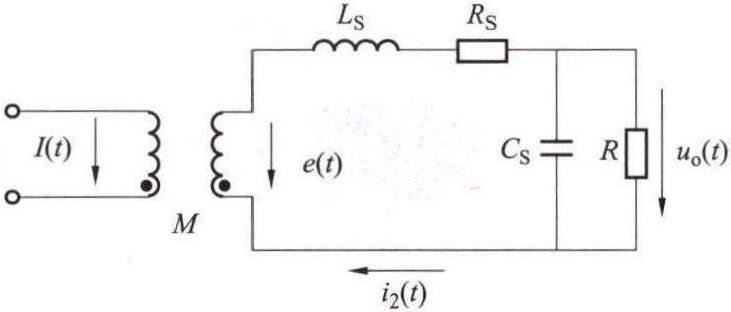

用于局部放电检测的罗氏线圈称为高频电流传感器，其有效的频率检测范围一般为3～30MHz。由于所测量的局部放电信号是微小的高频电流信号，传感器需要在较宽的频带内具有较高的灵敏度，因此高频电流传感器选用高磁导率的磁芯作为线圈骨架，并通常采用自积分式线圈结构。采用高频电流传感器进行局部放电检测的等效电路图如图2-2所示，其中，I(t)为被测导体中流过的局部放电脉冲电流，M为被测导体与高频电流传感器线圈之间的互感，LS为线圈的自感，RS为线圈的等效电阻，CS为线圈的等效杂散电容，R为负载积分电阻，uo(t)为高频电流传感器的输出电压信号。
图2-2 高频电流传感器局部放电检测 ...... （共724字） [阅读本文]>>
电网设备带电检测对特高频局部放电检测技术基本原理而言，国内外研究成果大多以GIS为对象，因此本书也以GIS为载体介绍特高频局部放电检测技术基本原理，变压器等其他电力设备可参考。GIS中的局部放电电流脉冲具有极陡的上升沿
电网设备带电检测1.检测装置组成特高频局部放电检测装置主要由下列几部分组成：(1)特高频传感器：也称为耦合器，用于传感300～3000MHz的特高频无线电信号，其主要由天线、高通滤波器、放大器、耦合器和屏蔽外壳组成，天
电网设备带电检测(一)操作流程1.准备工作开始局部放电特高频检测前，应准备好下列的仪器、工具：(1)检测仪器主机：用于接收、处理特高频传感器采集到的特高频局部放电信号。(2)分析主机(笔记本电脑)：用于局部放电信号的采
电网设备带电检测(一)诊断流程(1)排除干扰。在开始测试前，尽可能排除干扰源的存在，如关闭荧光灯和手机。(2)记录数据并给出初步结论。采取降噪措施后，如果异常信号仍然存在，需要记录当前测点的数据，给出一个初步结论，然后
电网设备带电检测(一)案例简介2010年3月，检测人员使用特高频法、超声波法和SF6气体成分检测法在对某220kVGIS带电检测时，特高频法检测到疑似放电信号，超声波法和SF6气体成分分析法均未测量到可疑信号。随着信号
