(1) 当发电机—变压器组合方式采用单元接线时，在发电机出口处可只装设隔离开关。
(2) 接在发电机引出线的避雷器及其中性点消弧线圈或接地变压器等，不宜装设隔离开关。
(3) 接在变压器各侧引出线或中性点的避雷器不应装设隔离开关，接在变压器中性点消弧线圈、小电抗器等，不宜装设隔离开关。
(4) 220kV及以下母线避雷器和电压互感器宜合用一组隔离开关。330kV及以上避雷器和母线电压互感器不应装设隔离开关。
(5) 110kV及以上安装在出线上的耦合电容器、电压互感器，不应装设隔离开关。
(6) 若220kV及以上电压等级主变压器与高压配电装置相距较远时，宜在主变压器高压侧增设一组隔离开关。
(7) ...... （共434字） [阅读本文]>>

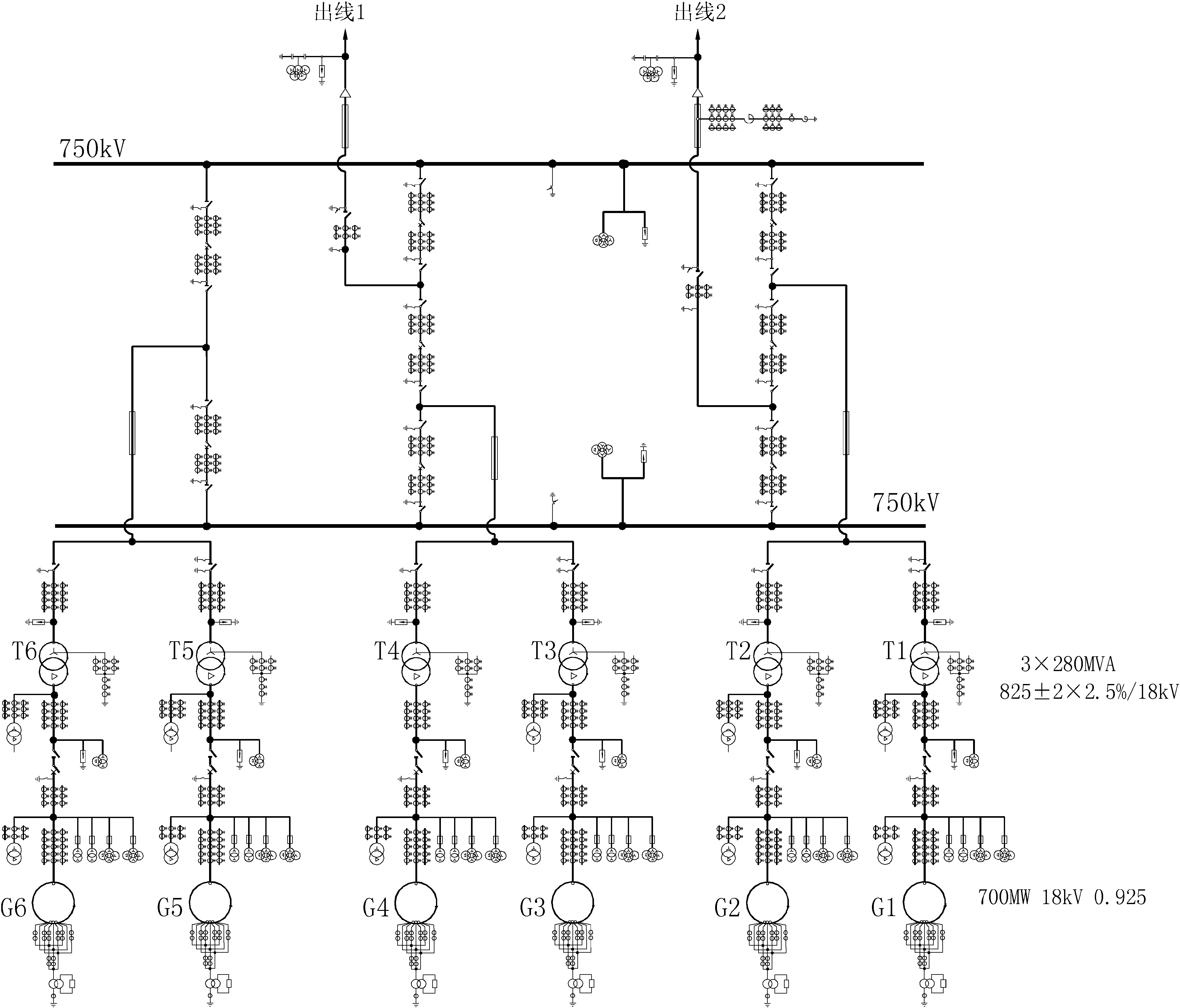

水电站电气设备选择与布置(1)图1.8-16×700MWHHLXW水电站电气主接线(750kV3/2断路器接线)。(2)图1.8-214×700MWSXZA水电站电气主接线(500kV3/2断路器接线，母线设分段断路器)。(3

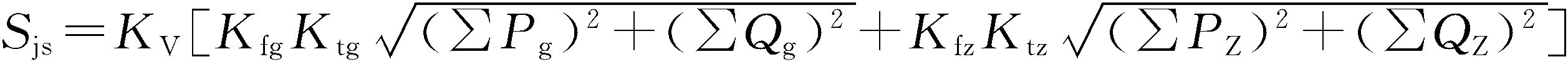

水电站电气设备选择与布置2.5.3.1厂用电负荷统计根据上述统计原则，作出厂用电负荷统计表，确定所有同时参加最大负荷运行的全厂公用电和机组自用电负荷额定功率总和。厂用电负荷统计表可参照表2.5-2格式。2.5.3.2计算方法选

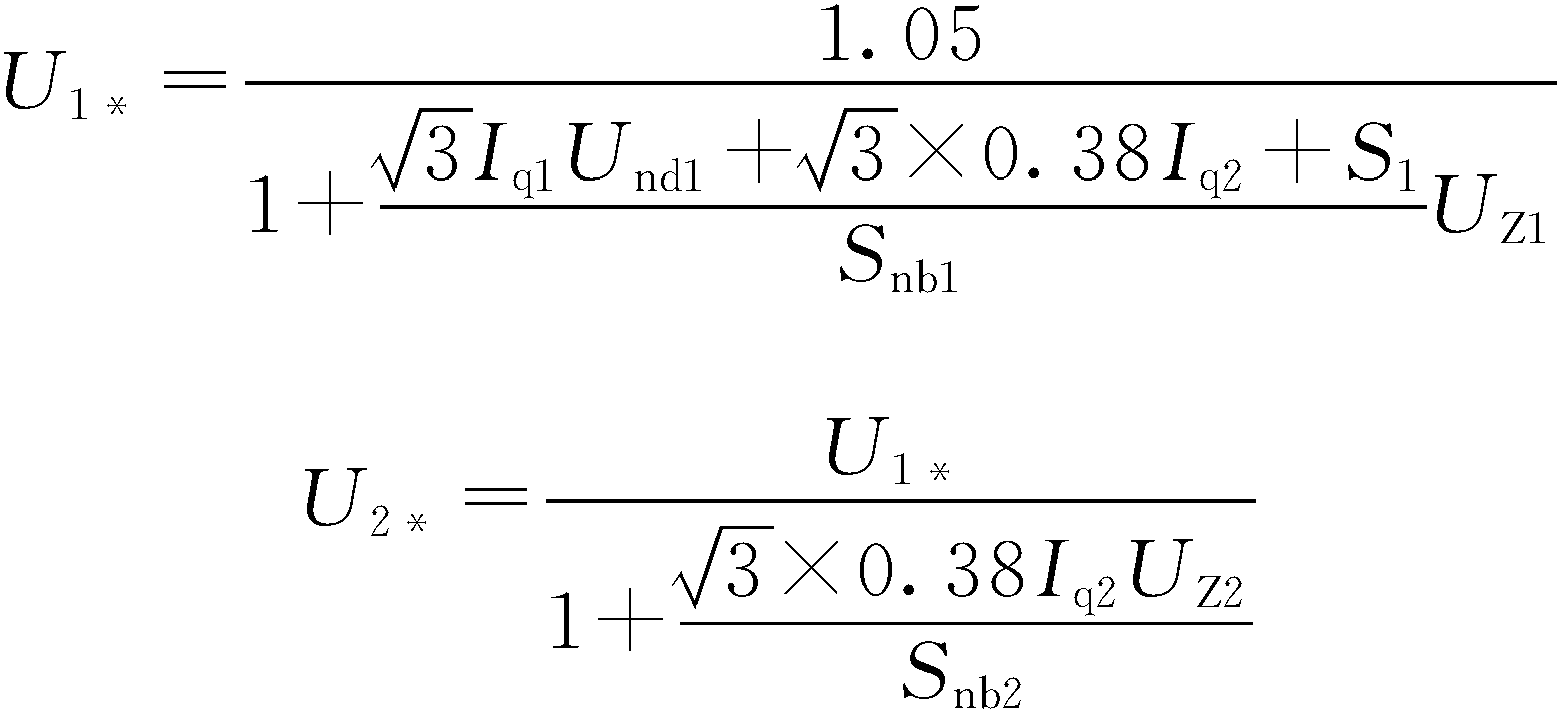

水电站电气设备选择与布置(1)电动机正常启动时，所连接母线电压降应满足下列要求：1)电动机经常启动，不大于10%;不经常启动，不大于15%。2)电动机能保证生产机械要求的启动转矩，且在不破坏同一线路及其他用电设备供电的条件下，
水电站电气设备选择与布置2.9.2.1熔断器额定电流的确定熔断器主要用于配电线路和电气设备的短路保护和过负荷保护。熔断器熔体电流应保证在正常工作电流和启动尖峰电流时不误动作，并按故障电流校验，其熔断时间应不超过规定的最大切断时

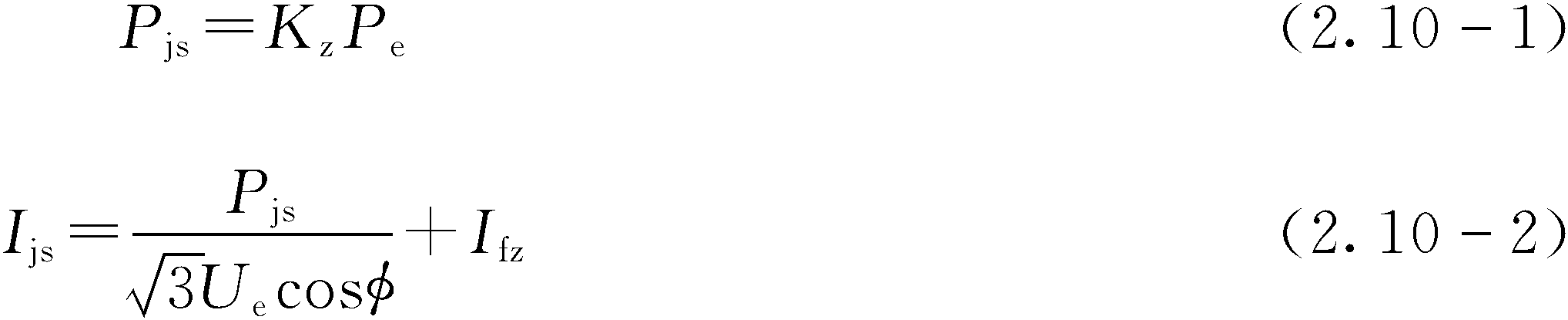

水电站电气设备选择与布置2.10.1.1计算电流的确定确定起重机计算电流的方法很多，现阶段工程上采用较多的有综合系数法、利用系数法和总功率估算法等，这些方法的计算系数实测资料都不全，为了简化计算，推荐一般工程采用综合系数法。(
